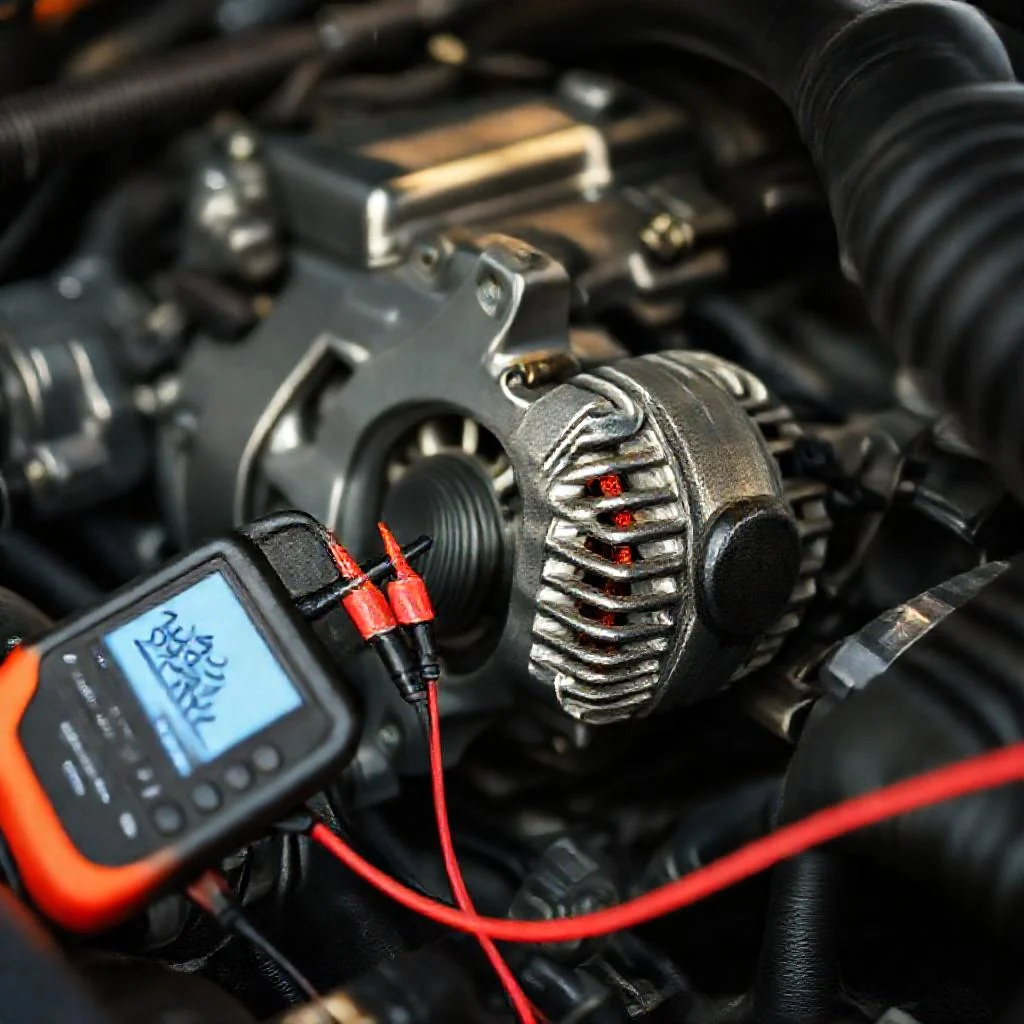

Как проверить генератор автомобиля мультиметром без демонтажа и сервисного оборудования
Генератор является ключевым узлом электрооборудования любого автомобиля. Его основная задача — преобразовывать механическую энергию вращения коленчатого вала в электрическую, обеспечивая питание всех потребителей и зарядку аккумуляторной батареи. Отказ генератора приводит к полной остановке транспортного средства в самый неподходящий момент.
Диагностика генератора без снятия с двигателя — это процедура, позволяющая с высокой вероятностью определить его работоспособность или выявить неисправность. Для этого достаточно одного прибора — цифрового мультиметра средней ценовой категории. Важно понимать, что такая проверка не требует глубоких знаний электротехники, но предполагает строгое соблюдение последовательности действий и техники безопасности.
Подготовка к диагностике и выбор режима мультиметра
Перед началом работ необходимо перевести мультиметр в режим измерения постоянного напряжения (DCV). На большинстве приборов этот режим обозначается символом V с прямой и пунктирной линией. Диапазон измерения следует установить на 20 Вольт. Этого достаточно для бортовой сети легкового автомобиля с номинальным напряжением 12 Вольт.
Щупы мультиметра подключаются строго по полярности. Красный щуп — к плюсовой клемме, черный — к минусовой. Для получения достоверных результатов необходимо обеспечить чистоту контактов на щупах и клеммах аккумулятора. Окислы и грязь создают переходное сопротивление, которое искажает показания.
Двигатель автомобиля должен быть прогрет до рабочей температуры. Все энергоемкие потребители (фары, кондиционер, обогрев заднего стекла, аудиосистема) должны быть выключены в момент первого замера. Это обеспечит базовые условия для оценки работы регулятора напряжения.
Измерение напряжения на клеммах аккумулятора при заглушенном двигателе
Первый замер производится на неработающем двигателе. Напряжение на клеммах полностью заряженной аккумуляторной батареи должно находиться в пределах от 12,5 до 12,8 Вольт. Значение ниже 12,4 Вольта указывает на неполную зарядку. Если напряжение составляет менее 12,0 Вольт, батарея разряжена, и дальнейшая диагностика генератора будет некорректной.
Крайне важно провести этот замер. Он является точкой отсчета. Если стартер крутит вяло, а напряжение на клеммах ниже 12,2 Вольта, проблема может быть не в генераторе, а в самой аккумуляторной батарее или утечке тока в бортовой сети. Игнорирование этого шага часто приводит к ошибочным выводам о поломке генератора.
В случае, когда аккумулятор разряжен, необходимо произвести его полную зарядку от внешнего зарядного устройства и повторить диагностику. Проверка генератора на разряженной батарее может показать завышенное напряжение, что введет в заблуждение.
Базовый тест генератора на работающем двигателе
Следующим этапом запускается двигатель. После запуска, примерно через одну-две минуты работы на холостых оборотах, необходимо снять показания напряжения на клеммах аккумулятора. Исправный генератор должен выдавать напряжение в диапазоне от 13,4 до 14,7 Вольта. Нижняя граница в 13,2 Вольта допустима для некоторых автомобилей, но свидетельствует о минимальной работоспособности.
Точное значение зависит от модели автомобиля, настроек регулятора напряжения и температуры окружающей среды. Критическим считается выход за пределы 13,0—15,0 Вольт. Если мультиметр показывает менее 13,0 Вольт, генератор не обеспечивает зарядку аккумулятора. Показания выше 14,7 Вольта говорят о неисправности регулятора напряжения, что приводит к перезаряду и кипению электролита.
Следует отметить, что в первые секунды после запуска напряжение может быть ниже номинального из-за того, что генератор отдает энергию на восстановление заряда, потраченного стартером. Стабильные показания появляются через 20-30 секунд работы двигателя.
Проверка генератора под нагрузкой
Базовый тест не всегда выявляет скрытые дефекты, такие как пробой диодов выпрямительного моста или износ щеток. Для более точной диагностики необходимо провести замер при включении энергоемких потребителей. Включается дальний свет фар, обогрев заднего стекла, вентилятор отопителя на максимальную скорость и, если возможно, подогрев сидений.
При включении всех указанных потребителей напряжение в бортовой сети должно упасть не более чем на 0,2—0,5 Вольта. Если исправный генератор и натянутый ремень привода, напряжение стабилизируется на уровне 13,6—14,0 Вольт под нагрузкой. Падение ниже 13,0 Вольт является признаком недостаточной мощности генератора.
Распространенная ситуация: при включении ближнего света напряжение падает до 12,8 Вольта и продолжает снижаться. Это прямо указывает на то, что генератор не справляется с нагрузкой и аккумулятор начинает отдавать свой заряд. Причиной часто является износ щеток или ослабление натяжения ремня привода генератора.
Диагностика диодного моста и паразитных токов утечки
Выпрямительный мост является одним из самых уязвимых узлов генератора. Пробой одного или нескольких диодов приводит к тому, что переменный ток проникает в бортовую сеть. Это вызывает мерцание фар, сбои в работе электроники и чрезмерный разряд аккумулятора.
Для проверки диодного моста мультиметр переводится в режим измерения переменного напряжения (ACV). На заглушенном двигателе показания должны быть равны нулю. Запускается двигатель, и производится замер переменного напряжения на клеммах аккумулятора. Если мультиметр показывает более 0,05—0,1 Вольта переменного тока, это свидетельствует о неисправности выпрямительного моста.
Дополнительно проверяется ток утечки (обратный ток). Мультиметр переводится в режим измерения постоянного тока (DCA) на пределе 10 Ампер. Плюсовой щуп переставляется в специальное гнездо прибора. Снимается минусовая клемма с аккумулятора. Один щуп подключается к снятой клемме, второй — к минусовой клемме аккумулятора. При выключенных потребителях ток утечки не должен превышать 50—80 миллиампер для современных автомобилей. Большее значение указывает на утечку в бортовой сети.
Проверка реле-регулятора напряжения
Реле-регулятор отвечает за стабилизацию выходного напряжения независимо от оборотов двигателя. Его неисправность проявляется либо в низком напряжении (недозаряд), либо в высоком (перезаряд). Проверить его работу можно только под нагрузкой на разных оборотах.
Мультиметр остается в режиме измерения постоянного напряжения. Снимаются показания на холостых оборотах (около 800-900 об/мин), затем на средних (2000-2500 об/мин) и на высоких (3500-4000 об/мин). На холостых оборотах норма — 13,2—13,8 Вольта. При увеличении оборотов напряжение должно возрасти до 14,0—14,4 Вольта и оставаться стабильным.
Если при нажатии на педаль газа напряжение превышает 15,0 Вольт и не снижается при сбросе газа, регулятор напряжения неисправен. Это состояние опасно для всей бортовой электроники. Если же напряжение остается низким (менее 13,0 Вольт) на высоких оборотах, регулятор не выполняет свою функцию, либо изношены щетки генератора.
Визуальная оценка вспомогательных элементов
Электрическая часть генератора напрямую зависит от его механического состояния. Перед тем как делать окончательные выводы, необходимо визуально оценить ремень привода генератора. Ослабленный или замасленный ремень проскальзывает, что снижает эффективность работы на высоких оборотах. При этом на холостых оборотах напряжение может быть в норме, но под нагрузкой падает.
Состояние проводки и контактов имеет решающее значение. Окисленные клеммы, поврежденные провода или коррозия на силовых контактах создают дополнительное сопротивление. Падение напряжения на контактах можно проверить, приложив один щуп мультиметра к клемме аккумулятора, а второй — к корпусу генератора на работающем двигателе. Разница потенциалов не должна превышать 0,3—0,5 Вольта.
Массовый провод (корпус двигателя — кузов) также должен быть целым. Плохой контакт массы приводит к тому, что генератор не может отдать полный ток, даже будучи исправным. Осмотр этих элементов часто выявляет проблему быстрее, чем сложные электрические замеры.
Типовые показатели и их интерпретация
- Напряжение 12,5-12,8 В на заглушенном двигателе: аккумулятор заряжен, система готова к диагностике.
- Напряжение 13,4-14,7 В на холостых оборотах без нагрузки: генератор работает, регулятор в норме.
- Напряжение 13,6-14,0 В под всеми включенными потребителями: генератор исправен, ремень натянут.
- Напряжение менее 13,0 В на любом режиме (кроме первых секунд после запуска): генератор не заряжает аккумулятор. Требуется проверка щеток, регулятора и ремня.
- Напряжение более 14,8 В на любом режиме: неисправен регулятор напряжения. Эксплуатация автомобиля опасна.
- Наличие более 0,1 В переменного напряжения на аккумуляторе при работающем двигателе: пробой диодного моста.
Техника безопасности при работе с мультиметром
При работе с бортовой сетью автомобиля необходимо соблюдать элементарные правила безопасности. Мультиметр должен быть исправным, щупы — с неповрежденной изоляцией. Запрещается закорачивать клеммы аккумулятора и силовые провода генератора.
Замеры производятся при отключенных потребителях там, где это оговорено методикой. Нельзя держать щупы мультиметра голыми руками за металлические части при работающем двигателе, особенно в районе высоковольтных катушек зажигания. Хотя бортовая сеть 12 Вольт не представляет смертельной опасности, короткое замыкание может привести к возгоранию проводки.
Категорически запрещается отключать клемму аккумулятора при работающем двигателе «для проверки искры». Этот метод, популярный в советское время на карбюраторных автомобилях, гарантированно выводит из строя регулятор напряжения и диодный мост на современных инжекторных машинах. Электронные блоки управления (ЭБУ) не терпят скачков напряжения, возникающих при отключении нагрузки.
Когда диагностика мультиметром бессильна
Мультиметр не может выявить механический износ подшипников генератора, посторонний шум или вой, а также трещины в корпусе. Для оценки состояния токосъемных колец и щеток часто требуется частичная разборка узла. Однако, если напряжение на клеммах стабильно и находится в норме, вероятность механической неисправности, влияющей на зарядку, невелика.
На некоторых автомобилях премиум-класса и на машинах с системой «старт-стоп» алгоритм работы генератора отличается. На холостых оборотах или при торможении он может быть отключен, что дает ложное впечатление о неисправности при обычной проверке. В таких случаях необходимо учитывать режим работы генератора по показаниям бортового компьютера.
Отдельно стоит выделить автомобили с напряжением бортовой сети 24 Вольта (грузовики, автобусы, спецтехника). Методика проверки аналогична, но нормальные показатели удваиваются: 25,5—27,0 Вольт на заряженном аккумуляторе, 27,0—29,0 Вольт при работающем генераторе. Использование мультиметра в режиме 20 Вольт для таких систем недопустимо — прибор выйдет из строя.
Проверка генератора мультиметром без снятия с автомобиля позволяет с точностью до 90% оценить его состояние. При выявлении отклонений от нормы принимается решение о ремонте или замене вышедших из строя компонентов. Владельцу автомобиля достаточно трех измерений (на заглушенном двигателе, на холостых оборотах и под нагрузкой), чтобы понять, нуждается ли генератор во внимании специалиста.
Сводная таблица данных
В таблице ниже приведены ключевые параметры диагностики генератора мультиметром, полученные строго на основе текста статьи. Данные сгруппированы по этапам проверки: состояние покоя, работа на холостом ходу, работа под нагрузкой, а также диагностика узлов генератора. Все числовые значения и диапазоны соответствуют тексту и предназначены для быстрой интерпретации состояния генератора автомобиля.
| Этап проверки / Условие замера | Нормальное значение (диапазон) | Граничное / Допустимое значение | Неисправность / Интерпретация |
|---|---|---|---|
| Напряжение на АКБ (двигатель заглушен) | 12,5 – 12,8 В | ≥ 12,4 В (неполная зарядка) | Менее 12,0 В — АКБ разряжена, диагностика некорректна |
| Напряжение на АКБ (двигатель работает, ХХ, без нагрузки) | 13,4 – 14,7 В | 13,2 В (минимальная работоспособность) | Менее 13,0 В — генератор не заряжает. Более 14,8 В — неисправен регулятор напряжения |
| Напряжение под нагрузкой (все потребители включены) | 13,6 – 14,0 В | Падение на 0,2 – 0,5 В (при включении нагрузки) | Падение ниже 13,0 В — недостаточная мощность генератора (износ щеток, слабый ремень) |
| Проверка диодного моста (режим ACV, двигатель работает) | менее 0,05 – 0,1 В | — | Более 0,1 В — пробой диодов выпрямительного моста |
| Ток утечки (режим DCA, потребители выключены) | 50 – 80 мА | — | Более 80 мА — утечка в бортовой сети |
| Работа реле-регулятора (напряжение на разных оборотах) | ХХ (800-900 об/мин): 13,2 – 13,8 В. Средние/высокие: 14,0 – 14,4 В | — | Превышение 15,0 В — неисправен регулятор. Менее 13,0 В на высоких оборотах — неисправность регулятора или износ щеток |
| Падение напряжения на контактах (АКБ — корпус генератора) | менее 0,3 – 0,5 В | — | Превышение — плохой контакт массы, окисление клемм |
Частые вопросы по теме (FAQ)
Какое напряжение должно быть на клеммах аккумулятора на холостых оборотах, чтобы генератор считался исправным?
На прогретом двигателе при выключенных потребителях мультиметр должен показать от 13,4 до 14,7 Вольта. Нижняя граница в 13,2 Вольта допустима для некоторых автомобилей, но свидетельствует о минимальной работоспособности. Критическим считается выход за пределы 13,0—15,0 Вольт.
Как проверить диодный мост генератора без снятия с машины?
Переведите мультиметр в режим измерения переменного напряжения (ACV). На заглушенном двигателе показания должны быть равны нулю. Затем запустите двигатель и замерьте переменное напряжение на клеммах аккумулятора. Если мультиметр показывает более 0,05—0,1 Вольта переменного тока, это свидетельствует о неисправности выпрямительного моста.
Почему при проверке генератора под нагрузкой напряжение падает ниже 13,0 Вольт?
При включении всех энергоемких потребителей (дальний свет, обогрев стекла, вентилятор отопителя) напряжение в исправной системе должно упасть не более чем на 0,2—0,5 Вольта и стабилизироваться на уровне 13,6—14,0 Вольт. Падение ниже 13,0 Вольт является признаком недостаточной мощности генератора. Частой причиной является износ щеток или ослабление натяжения ремня привода генератора.
О чем говорит напряжение выше 14,8 Вольта при работающем двигателе?
Показания выше 14,7 Вольта говорят о неисправности регулятора напряжения, что приводит к перезаряду и кипению электролита в аккумуляторе. Если при нажатии на педаль газа напряжение превышает 15,0 Вольт и не снижается при сбросе газа, регулятор напряжения неисправен. Эксплуатация автомобиля в таком режиме опасна для всей бортовой электроники.
Как измерить ток утечки в бортовой сети при проверке генератора?
Переведите мультиметр в режим измерения постоянного тока (DCA) на пределе 10 Ампер и переставьте плюсовой щуп в специальное гнездо прибора. Снимите минусовую клемму с аккумулятора. Один щуп подключите к снятой клемме, второй — к минусовой клемме аккумулятора. При выключенных потребителях ток утечки не должен превышать 50—80 миллиампер для современных автомобилей.
