Устройство и принцип работы муфты Haldex 5 поколения в системе полного привода кроссоверов

Система полного привода на базе муфты Haldex пятого поколения является одним из самых распространенных технических решений для кроссоверов и легковых автомобилей с поперечным расположением двигателя. В отличие от более ранних версий, Haldex 5 (Gen V) представляет собой полностью электронно-управляемый фрикционный узел, работающий в автоматическом режиме без механической блокировки. Эта система является гибридной: она объединяет гидравлический привод и электронный блок управления с обратной связью.

Основное назначение муфты — передача крутящего момента от передней оси к задней в тех ситуациях, когда передние колеса теряют сцепление с дорогой или возникает избыточная мощность. При этом муфта способна блокироваться не мгновенно, а с программируемой скоростью и усилием сжатия пакета фрикционов. Это важный момент: Haldex 5 делает автомобиль переднеприводным в стабильных условиях, что снижает расход топлива, и подключает заднюю ось только при необходимости.

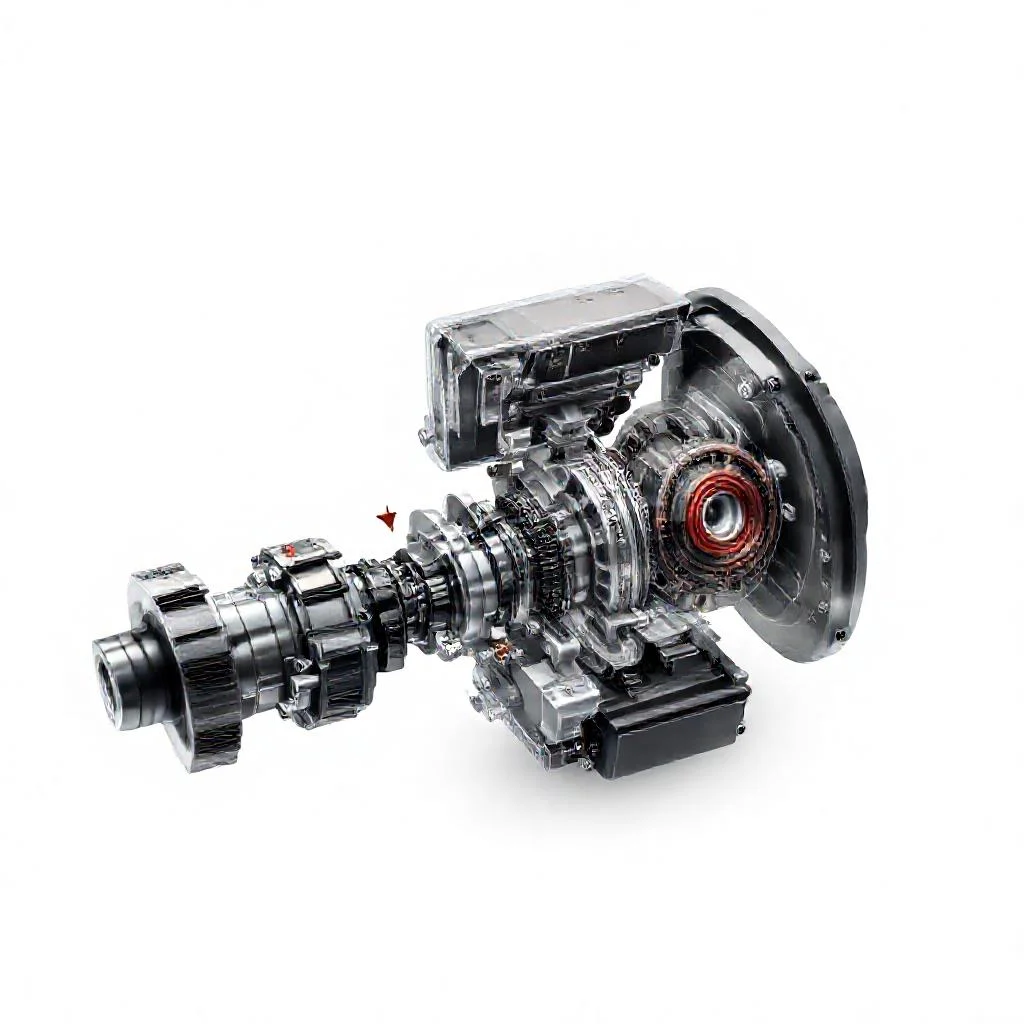

Конструктивные особенности муфты Haldex 5 поколения

Муфта пятого поколения конструктивно объединена с задним редуктором, но жестко с ним не связана. Она устанавливается на входной вал заднего дифференциала и крепится к кузову через эластичные подушки. Основные компоненты системы:

• Корпус муфты из алюминиевого сплава с двумя контурами охлаждения — внутренним масляным и внешним для теплосъема.
• Пакет фрикционных дисков — стальные и керамико-металлические диски, работающие в масляной ванне с высоким коэффициентом трения. Количество пар варьируется от 14 до 24 в зависимости от двигателя.
• Электромагнитный золотниковый клапан (соленоид) с линейным (пропорциональным) регулированием. Это ключевое отличие от систем с простым включением/выключением.
• Аксиально-поршневой гидравлический насос (насос радиального типа), который создает давление до 30-40 бар.
• Электронный блок управления (HCU — Haldex Control Unit), интегрированный в корпус муфты. Он не выносится отдельно, а жестко встроен в узел.
• Встроенный аккумулятор давления — пневмогидравлический компенсатор для мгновенной подачи масла при старте.
• Масляный фильтр тонкой очистки внутри корпуса, который является расходным элементом со сроком службы 40-60 тысяч километров.
• Выходной вал муфты, соединенный с корпусом заднего дифференциала через карданную передачу.

Габариты муфты Haldex 5 поколения компактны: диаметр корпуса около 200 мм, длина с учетом гидронасоса — порядка 180 мм. Масса узла без масла составляет 7,5-9 кг в зависимости от производителя (например, BorgWarner или GKN).

Принцип работы муфты Haldex Gen V

Haldex 5 работает по принципу предупреждения пробуксовки, а не по факту её возникновения. Система постоянно мониторит разницу частот вращения передних и задних колес, а также текущее положение педали акселератора, поворот руля и температуру масла. Блок управления (HCU) использует эти данные для расчета усилия сжатия фрикционного пакета.

Последовательность работы в нормальном режиме следующая. Насос создает базовое давление в гидросистеме — примерно 2-5 бар. Электромагнитный клапан закрыт, и масло не поступает в поршень сжатия фрикционов. Задняя ось отсоединена от силового потока. При разгоне, входе в поворот или старте с мокрого покрытия блок управления подает на соленоид управляющий ток (ШИМ-сигнал). Клапан открывается дозированно и направляет давление масла в поршень, который сжимает пакет фрикционных дисков. Чем выше давление, тем жестче замыкается муфта и больше крутящего момента передается назад.

Интересный технический нюанс: в Haldex 5 отсутствует постоянная циркуляция масла через насос. Насос приводится в действие электродвигателем, который включается только тогда, когда блок управления обнаруживает малейшую разницу скоростей вращения валов. Это существенно снижает энергопотребление и нагрев масла. Электродвигатель насоса имеет мощность порядка 100-150 Вт и работает в импульсном режиме.

Когда муфта полностью разомкнута, насос может вообще не включаться — задняя ось вращается свободно через подшипники. При включении сцепления насос активируется за 50-100 миллисекунд, создает рабочее давление, и затем отключается, если клапан закрыт. Аккумулятор давления поддерживает остаточное давление в магистрали, чтобы следующий цикл срабатывания был мгновенным.

Управление и алгоритмы работы

Алгоритмы работы Haldex 5 поколения значительно сложнее, чем у предыдущих генераций. Основные режимы работы:

• Предварительное натяжение (Preload) — при движении юзом или резком нажатии на газ муфта поджимается с усилием около 10-15% от максимального, чтобы убрать механическую паузу (люфт). За это отвечает аккумулятор давления.
• Линейное регулирование (Modulation) — основной режим. Муфта не замыкается на 100%, а постоянно регулирует степень блокировки в диапазоне от 10 до 80-90% в зависимости от разницы скоростей. Полная блокировка достигается только при длительных пробуксовках с высокой мощностью.
• Полная блокировка (Lock) — подается максимальное давление (около 35-40 бар), фрикционы сжимаются до состояния условно твердого тела (без проскальзывания). Это состояние кратковременное и используется при штурме глубокой грязи или снега.
• Снижение влияния поворота (Torque Vectoring by braking) — в некоторых реализациях Haldex 5 взаимодействует с системой ESP, подгружая заднее наружное колесо при прохождении поворота под тягой.

Блок управления получает данные от CAN-шины автомобиля: частоты вращения каждого колеса (от ABS), положение рулевого колеса, температуру масла в муфте, угол наклона кузова (от ESP) и сигнал от педали газа. Важный параметр — температура масла: при превышении 120°C система переходит в аварийный режим (размыкает муфту) во избежание перегрева фрикционов. При падении температуры ниже -30°C алгоритм использует более длительную предварительную подготовку давлением.

Отличия Haldex 5 от предшествующих поколений

Главное отличие пятого поколения от Haldex 4 — это отказ от механического насоса, приводимого от разницы скоростей валов. В Haldex 4 использовался гидравлический насос, создававший давление пропорционально разности оборотов входного и выходного валов. Это давало запаздывание и частичную зависимость от скорости вращения. Haldex 5 использует независимый электрогидравлический насос с ШИМ-управлением, что позволяет создавать давление даже при стоящей машине и нулевой разнице скоростей.

Еще одно структурное отличие — в Haldex 5 нет отдельного клапана стравливания давления. Функция регулировки давления возложена на электромагнитный клапан с обратной связью по давлению. Это сделало конструкцию надежнее и позволило уменьшить количество уплотнительных колец и прокладок.

С точки зрения ремонтопригодности Haldex 5 сложнее предыдущих поколений. Замена масла в муфте требует строгого соблюдения объема — обычно 0,5-0,7 литра специального масла Haldex с допуском Toyota 08885-81006 или аналогов. Использование неподходящего масла неизбежно ведет к выходу из строя гидронасоса или залипанию клапана.

Характерные неисправности муфты Haldex 5

Несмотря на инженерную проработанность, Haldex 5 имеет типичные уязвимости. Наиболее частая причина отказов — загрязнение масляного фильтра. Фильтр тонкой очистки забивается продуктами износа фрикционов, и насос перестает создавать требуемое давление. Симптом: муфта принудительно отключается (аварийный режим) и загорелась ошибка на приборной панели.

Вторая проблема — выход из строя электродвигателя насоса. Двигатель может заклинить или потерять обмотку из-за перегрева. В этом случае муфта автоматически размыкается, и полный привод полностью пропадает. Восстановление требует замены электродвигателя в сборе с насосной группой.

• Износ фрикционных дисков — происходит при агрессивной езде с постоянными блокировками муфты (буксование в грязи). Ресурс дисков при нормальной эксплуатации — 100-120 тысяч километров.
• Залипание электромагнитного клапана — случается при длительном простое автомобиля из-за окисления контактов или коррозии золотника. Лечится чисткой или заменой соленоида.
• Сбой блока управления — редко, обычно на машинах после 8-10 лет эксплуатации с большим пробегом. Блок не подлежит ремонту, только замена.

Практический совет: часто владельцы кроссоверов с Haldex 5 игнорируют замену масла в муфте. Между тем, производитель (BorgWarner) рекомендует замену масла каждые 60 тысяч километров или 3 года. Если автомобиль эксплуатируется в тяжелых условиях (грязь, снег, буксировка), интервал сокращается до 40 тысяч км. Несвоевременная замена масла — основная причина выхода из строя насоса.

Типичные автомобили с Haldex 5 поколения

Муфта Haldex 5 поколения устанавливалась на множество популярных кроссоверов с конца 2010-х годов до начала 2020-х, пока не появилось 6-е поколение. В список входят:

• Volkswagen Tiguan, Golf Alltrack, Passat Alltrack (с бензиновыми и дизельными моторами).
• Skoda Kodiaq, Karoq и Octavia Scout — на платформе MQB.
• SEAT Ateca и Leon Cupra 4Drive.
• Audi Q3, A3, Q2 с системой quattro (на платформе MQB).
• Volvo XC40, XC60 (до рестайлинга 2022 года), а также S60/V60 Cross Country.
• Land Rover Evoque и Discovery Sport (ограниченно, на бензиновых версиях).
• Renault Kadjar и Nissan Qashqai (в версиях 4×4).
• Subaru XV (на моделях 2018-2021 годов выпуска с вариатором, переднеприводная платформа не используется).

Стоит уточнить, что на некоторых автомобилях (например, на BMW X1 первого поколения или ранних моделях Mini Countryman) могла устанавливаться муфта Haldex 4 или 5 в зависимости от года выпуска. Рекомендуется уточнять поколение по VIN-коду или по внешнему виду корпуса муфты — на Haldex 5 стоит черный блок управления со стороны входа вала.

Влияние на поведение автомобиля

С точки зрения динамики, Haldex 5 превращает типичный переднеприводный кроссовер в авто с интеллектуальным полным приводом. В обычных городских условиях автомобиль остается чистым переднеприводником, что дает экономию топлива порядка 3-5% по сравнению с постоянным полным приводом. Однако при резком старте система сводит к минимуму пробуксовку передних колес — муфта подключает заднюю ось буквально за 100-150 миллисекунд.

На скользких покрытиях Haldex 5 обеспечивает высокую курсовая устойчивость — задняя ось подключается не рывками, а плавно, до 40-50% тяги. В поворотах система может слегка перераспределять момент на заднюю внешнюю ось (с помощью тормозной системы), но муфта сама по себе не умеет активно управлять вектором тяги — для этого нужны отдельные актуаторы на задних колесах.

Важный нюанс: при интенсивных затяжных поворотах (например, на серпантине) муфта может перегреваться, если автомобиль постоянно держится с частичной пробуксовкой. Это приводит к временной потери полного привода до остывания масла. Для любителей активного вождения это может быть ограничением.

В целом, Haldex 5 поколения — это сбалансированное решение для кроссоверов, которое обеспечивает необходимую на практике проходимость и безопасность на мокрых дорогах, но не рассчитано на систематическое бездорожье. Инженеры BorgWarner и GKN создали надежный узел, который при своевременном обслуживании служит 150-200 тысяч километров без капитальных вложений.

Сводная таблица данных

В таблице ниже представлены ключевые технические характеристики, параметры работы и сравнительные данные муфты Haldex 5 поколения, строго соответствующие информации из текста статьи. Данные сгруппированы по тематическим категориям для удобства восприятия.

Категория / Параметр	Значение / Описание	Примечание / Доп. данные из текста
Тип управления	Полностью электронно-управляемый (HCU)	Гибридный: гидравлический привод + электронный блок с обратной связью
Механизм блокировки	Фрикционный пакет (стальные и керамико-металлические диски)	Работа в масляной ванне; количество пар: от 14 до 24 (в зависимости от двигателя)
Гидравлическая система	Тип насоса: аксиально-поршневой (радиального типа)	Независимый электрогидравлический, с ШИМ-управлением
	Мощность электродвигателя насоса: 100-150 Вт	Работает в импульсном режиме, включается только при необходимости
	Рабочее давление: до 30-40 бар (макс. для полной блокировки: 35-40 бар)	Базовое давление в ждущем режиме: 2-5 бар
	Клапан: электромагнитный золотниковый с линейным (пропорциональным) регулированием	Управляется ШИМ-сигналом; функция стравливания давления встроена в этот клапан
Геометрические и весовые параметры	Диаметр корпуса: около 200 мм
	Длина узла (с гидронасосом): порядка 180 мм
	Масса (без масла): 7,5-9 кг	В зависимости от производителя (BorgWarner, GKN)
Эксплуатационные жидкости	Объем масла: 0,5-0,7 литра	Специальное масло с допуском Toyota 08885-81006 или аналогами
	Регламент замены масла: каждые 60 000 км или 3 года	В тяжелых условиях: каждые 40 000 км
Скорость и время срабатывания	Активация насоса: 50-100 миллисекунд
	Время подключения задней оси (при старте/пробуксовке): 100-150 миллисекунд
Режимы работы	1. Предварительное натяжение (Preload): усилие поджатия ~10-15% от макс.	Выполняется аккумулятором давления для устранения люфта
	2. Линейное регулирование (Modulation): степень блокировки от 10% до 80-90%	Основной режим, зависит от разницы скоростей
	3. Полная блокировка (Lock): условно твердое тело (без проскальзывания)	Максимальное давление ~35-40 бар; кратковременный режим
	4. Взаимодействие с ESP (Torque Vectoring): подгрузка наружного заднего колеса	В некоторых реализациях, через тормозную систему
Характерные неисправности	Загрязнение масляного фильтра	Фильтр тонкой очистки — расходный элемент (срок службы 40-60 тыс. км)
	Выход из строя электродвигателя насоса	Заклинивание / потеря обмотки из-за перегрева или неправильного масла
	Износ фрикционных дисков	При агрессивной езде; нормальный ресурс: 100-120 тыс. км
	Залипание электромагнитного клапана	При длительном простое (окисление контактов, коррозия золотника)
	Сбой блока управления (HCU)	Редко, у машин 8-10 лет; замена в сборе (неремонтопригоден)
	Перегрев масла (аварийный порог)	При превышении 120°C муфта принудительно размыкается
	Аварийный режим при низких температурах	Ниже -30°C — алгоритм удлинённой подготовки давлением
	Проблемы из-за несоответствия масла	Неизбежный выход из строя гидронасоса или залипание клапана
Ключевое отличие от Haldex 4	Привод насоса: независимый электрогидравлический (против механического от разницы оборотов валов в Haldex 4)	В Haldex 5 насос может работать при стоянке и нулевой разнице скоростей; выше надёжность клапанной группы

Частые вопросы по теме (FAQ)

Как работает муфта Haldex 5 поколения при обычной городской езде?

В стабильных условиях автомобиль остается переднеприводным. Насос создает базовое давление 2-5 бар, но электромагнитный клапан закрыт, и масло не поступает в поршень сжатия фрикционов. Задняя ось отсоединена от силового потока, что снижает расход топлива на 3-5% по сравнению с постоянным полным приводом. При разгоне, входе в поворот или на скользком покрытии блок управления подает ШИМ-сигнал на соленоид, клапан открывается дозированно, и давление масла сжимает пакет фрикционов, подключая заднюю ось.

В чем принципиальное отличие Haldex 5 от предыдущего поколения (Haldex 4)?

Главное отличие — отказ от механического насоса, приводимого от разницы скоростей валов. В Haldex 5 используется независимый электрогидравлический насос с ШИМ-управлением. Это позволяет создавать давление (до 30-40 бар) даже при стоящей машине и нулевой разнице скоростей, что исключает запаздывание, свойственное Haldex 4. Также в Haldex 5 отсутствует отдельный клапан стравливания давления — функция регулировки возложена на электромагнитный клапан с обратной связью.

Какое давление создает насос и как долго муфта подключает заднюю ось?

Аксиально-поршневой гидравлический насос создает рабочее давление до 30-40 бар. При включении сцепления насос активируется за 50-100 миллисекунд, создает необходимое давление, после чего отключается, если клапан закрыт. Муфта подключает заднюю ось буквально за 100-150 миллисекунд. Аккумулятор давления поддерживает остаточное давление в магистрали для мгновенного срабатывания при следующем цикле.

Каковы типичные неисправности Haldex 5 и их причины?

Наиболее частая причина отказов — загрязнение масляного фильтра продуктами износа фрикционов, что приводит к падению давления и аварийному отключению муфты. Вторая проблема — выход из строя электродвигателя насоса из-за перегрева (заклинивание или потеря обмотки). При нормальной эксплуатации износ фрикционных дисков происходит к 100-120 тысячам км. Залипание электромагнитного клапана случается при длительном простое из-за коррозии золотника. Сбой блока управления (HCU) редок и обычно встречается на автомобилях после 8-10 лет эксплуатации с большим пробегом.

Какая периодичность замены масла в муфте Haldex 5 и каковы последствия игнорирования?

Производитель BorgWarner рекомендует замену масла каждые 60 тысяч километров или 3 года. В тяжелых условиях (грязь, снег, буксировка) интервал сокращается до 40 тысяч км. Объем масла — 0,5-0,7 литра специального масла Haldex (допуск Toyota 08885-81006 или аналоги). Несвоевременная замена масла — основная причина выхода из строя насоса, так как загрязненный фильтр и продукты износа нарушают создание требуемого давления. Использование неподходящего масла неизбежно ведет к выходу из строя гидронасоса или залипанию клапана.
