Двухмассовый маховик на механике: назначение, конструкция и принцип гашения крутильных колебаний
Механическая коробка передач долгое время считалась эталоном надёжности и простоты. Однако с ростом мощности двигателей и ужесточением требований к комфорту, инженеры столкнулись с серьёзной проблемой — разрушительными крутильными колебаниями коленчатого вала. Решением стал двухмассовый маховик (DMF). Вопреки расхожему мнению, это устройство применяется не только на автоматах или роботах. Большинство современных дизельных и многих бензиновых моторов с механической коробкой передач оснащаются именно двухмассовым маховиком. Понимание его работы необходимо для правильной эксплуатации и диагностики трансмиссии.
Физика процесса: откуда берутся крутильные колебания
Работа поршневого двигателя внутреннего сгорания по своей природе неравномерна. Каждый цикл состоит из тактов впуска, сжатия, рабочего хода и выпуска. Энергия передаётся на коленчатый вал импульсами, а не непрерывным потоком. В момент воспламенения топливно-воздушной смеси поршень резко ускоряется, создавая пиковый крутящий момент. В промежутках между рабочими ходами вал замедляется под действием сил сжатия и трения.
Эти чередующиеся ускорения и замедления коленчатого вала порождают крутильные колебания — волнообразное скручивание и раскручивание вала. Частота и амплитуда этих колебаний зависят от числа цилиндров, порядка их работы, степени сжатия и нагрузки. Особенно сильны колебания в дизельных двигателях с высоким давлением впрыска. Если не гасить эти колебания, они передаются через сцепление и коробку передач, вызывая шум, вибрацию, ускоренный износ шестерён и подшипников.
Проблема резонанса и его последствия
Ключевая опасность крутильных колебаний заключается в явлении резонанса. При определённой частоте вращения коленчатого вала частота возмущающих сил совпадает с собственной частотой колебаний системы. В этом режиме амплитуда скручивания вала многократно возрастает. Пиковые нагрузки на зубья шестерён трансмиссии в резонансной зоне могут превышать номинальные значения в несколько раз. Это приводит к поломкам, выкрашиванию зубьев, разрушению демпферов и преждевременному выходу из строя механической коробки передач.
Обычный одномассовый маховик с пружинным демпфером в ведомом диске сцепления имеет ограниченный диапазон эффективного гашения. При переходе на малооборотные двигатели с большим крутящим моментом классический демпфер перестаёт справляться с задачей. Двухмассовый маховик решает проблему кардинально, меняя саму архитектуру гашения колебаний.
Устройство двухмассового маховика

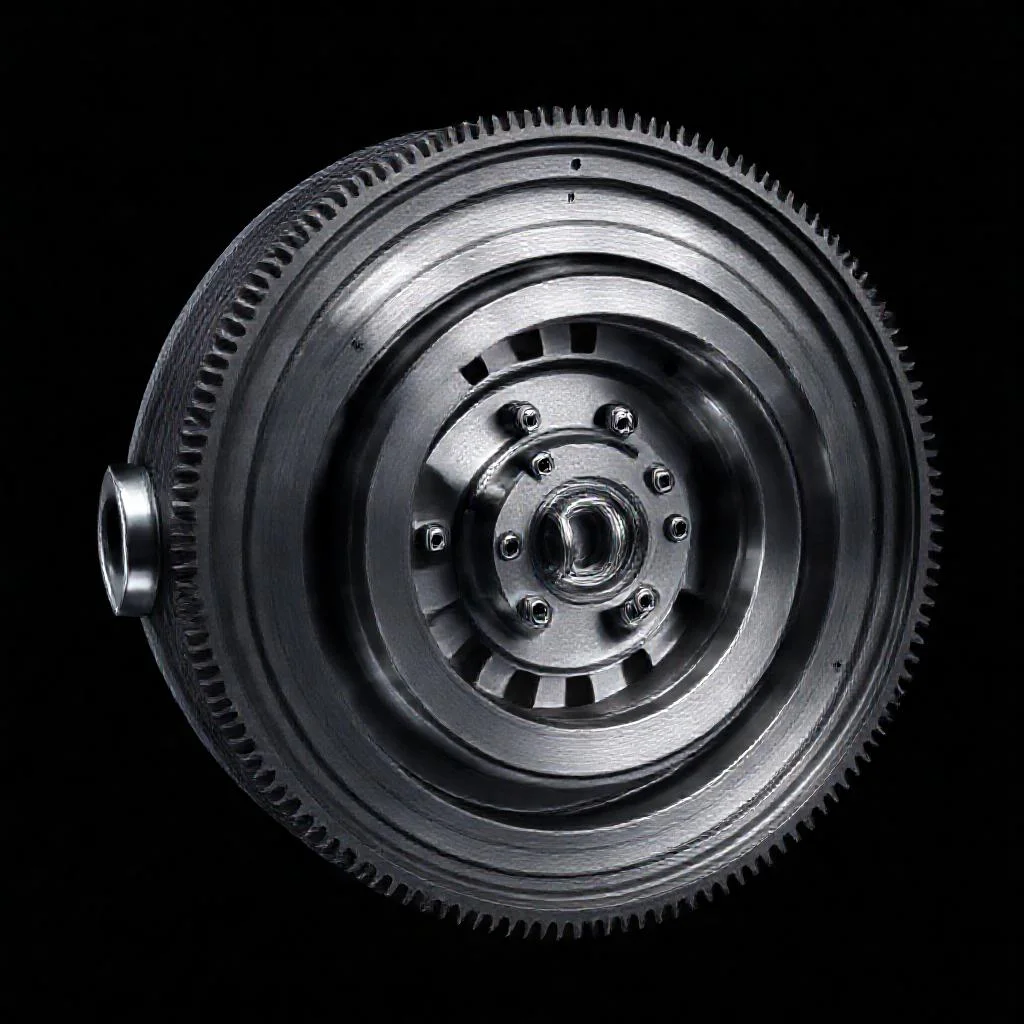

Двухмассовый маховик состоит из двух основных массивных частей, соединённых не жёстко, а через систему демпфирования. Первая, первичная масса, крепится к коленчатому валу двигателя. Она включает в себя массивный стальной корпус и стартовый зубчатый венец. Вторая, вторичная масса, является выходным звеном. На неё устанавливается корзина сцепления и ведомый диск.
Между первичной и вторичной массой расположен демпфирующий механизм. В его состав входят:
- Дуговые пружины — основной упругий элемент. Они работают в специальных каналах, наполненных смазкой, и могут сжиматься на значительную величину. Дуговые пружины обладают нелинейной характеристикой жёсткости, что позволяет эффективно работать в широком диапазоне нагрузок.
- Фрикционные кольца и шайбы — создают внутреннее трение в системе. Они преобразуют энергию колебаний в тепловую энергию, рассеивая её. Без трения пружины, отработав ход сжатия, сами стали бы источником колебаний.
- Подшипник скольжения — соединяет две массы, обеспечивая их соосное вращение с возможностью относительного углового смещения. Подшипник воспринимает радиальные нагрузки и требует специфической смазки с низкой вязкостью.
Конструктивно вторичная масса не связана жёстко с первичной. Между ними существует зазор, выбираемый при вращении. Максимальный угол поворота одной массы относительно другой может составлять от 30 до 60 градусов. Этот угол называется рабочим ходом демпфера и является ключевым параметром двухмассового маховика.
Механизм гашения крутильных колебаний
Работа двухмассового маховика основана на принципе динамического гасителя колебаний. Первая и вторая массы образуют систему из двух связанных маятников. Первичная масса принимает на себя неравномерное вращение от коленчатого вала. Вместо того чтобы передать эти рывки напрямую на трансмиссию, система преобразует их в работу дуговых пружин.
Когда двигатель создаёт импульс крутящего момента, первичная масса начинает вращаться быстрее. Она сжимает дуговые пружины, темп подъёма момента сглаживается. Когда происходит сжатие (торможение коленвала), пружины отдают накопленную энергию, поддерживая вращение вторичной массы и коробки передач на более равномерном уровне. Фактически, двухмассовый маховик накапливает энергию на пиках и отдаёт её на спадах, превращая прерывистое вращение в плавное.
Ключевую роль играет подбор жёсткости пружин. Для низких оборотов и холостого хода используются длинные, мягкие секции пружин. Для высоких нагрузок и больших крутящих моментов в работу вступают короткие жёсткие секции. Такая многоступенчатая характеристика позволяет эффективно гасить колебания во всём рабочем диапазоне двигателя, исключая резонансные явления.
Преимущества использования DMF на механической коробке передач
Установка двухмассового маховика на автомобили с механикой даёт ряд измеримых преимуществ. Первое и самое очевидное — снижение шума и вибрации (NVH) в салоне. Дребезжание на холостых оборотах, гул на низких передачах, вибрация рычага переключения передач — все эти явления становятся значительно менее выражены или исчезают полностью.
Второе — защита трансмиссии. Сглаживание пиковых нагрузок снижает ударные воздействия на зубья шестерён, муфты синхронизаторов и дифференциал. Ресурс механической коробки передач, работающей в паре с DMF, существенно возрастает. Это особенно критично для грузовых автомобилей и мощных внедорожников.
Третье — возможность использования пониженных рабочих оборотов. Двухмассовый маховик позволяет мотору стабильно работать на 1000-1200 об/мин без появления вибраций. Это снижает расход топлива и уменьшает уровень шума. Современные дизельные двигатели, работающие на низких оборотах, физически не могут функционировать с обычным жёстким маховиком без потери комфорта или поломки трансмиссии.
Четвёртое — снижение нагрузки на сцепление. Ведомый диск DMF работает с практически постоянным моментом, без резких рывков. Это уменьшает износ фрикционных накладок и демпферных пружин в диске сцепления.
Типичные неисправности и их признаки
Несмотря на продуманную конструкцию, двухмассовый маховик является нагруженным узлом с ограниченным ресурсом. Основная причина выхода из строя — износ или поломка дуговых пружин. Пружины могут проседать, лопаться или терять свою упругость из-за перегрева и усталости металла.
Характерные признаки неисправности двухмассового маховика на механике:
- Появление металлического стука или дребезжания на холостых оборотах, особенно при прогретом двигателе. Звук напоминает погремушку.
- Вибрация при трогании с места, которая усиливается при резком отпускании педали сцепления. Этот симптом часто путают с неисправностью сцепления.
- Рывки при разгоне и торможении двигателем.
- Шум при выключении сцепления — звук исчезает при нажатии педали, когда размыкается силовая цепь.
- Утечка смазки из демпферных каналов через уплотнения.
При износе подшипника скольжения возникает стук, меняющий тональность при вращении. Разрушение фрикционных колец приводит к потере демпфирующих свойств и появлению сильных вибраций в диапазоне рабочих оборотов. Эксплуатация автомобиля с неисправным двухмассовым маховиком опасна — обломки пружин могут повредить корпус сцепления и маховик, а постоянные удары разрушают подшипники первичного вала коробки передач.
Альтернативы и мифы о замене
Распространённой практикой является попытка замены двухмассового маховика на обычный одномассовый (solid flywheel conversion). Технически это возможно, но требует установки специального ведомого диска сцепления с усиленными демпферными пружинами. Такая замена имеет серьёзные последствия. Переход на одномассовый маховик увеличивает ударные нагрузки на трансмиссию в 3-5 раз. Возникает шум и вибрация, особенно на холостых оборотах дизельного двигателя.
Ресурс коробки передач после такой замены резко сокращается. Шестерни работают в условиях повышенного шума и вибрации, что приводит к усталостным разрушениям. Автомобиль становится менее комфортным в управлении. Установка одномассового маховика оправдана только в случае тюнинга двигателя под высокие мощности или при отсутствии возможности приобрести оригинальный DMF. В штатных условиях эксплуатации рекомендуется замена только на новый двухмассовый маховик оригинального или качественного аналогового производства.
Ресурс двухмассового маховика на механике обычно составляет от 150 до 200 тысяч километров пробега. Нагрузка на него сильно зависит от стиля вождения. Частая езда на низких оборотах с большим крутящим моментом и резкие рывки при трогании ускоряют износ дуговых пружин. Корректное использование сцепления — плавное трогание и своевременное переключение передач — продлевает срок службы маховика. Диагностику двухмассового маховика следует проводить при каждом обслуживании сцепления, так как замена сцепления без оценки состояния DMF может привести к необходимости повторного ремонта.
Сводная таблица данных
В таблице ниже приведены ключевые параметры, характеристики сравнения и расчетные данные, строго соответствующие тексту статьи. Она наглядно демонстрирует физические принципы работы двухмассового маховика, его устройство, преимущества перед одномассовым, а также критические значения ресурса и нагрузок.
| Категория | Параметр / Характеристика | Значение / Описание (из текста) |
|---|---|---|
| Физика процесса | Причина колебаний | Импульсный характер работы ДВС (такты впуска, сжатия, рабочего хода, выпуска). Чередующиеся ускорения и замедления коленвала. |
| Ключевая опасность | Резонанс — совпадение частоты возмущающих сил с собственной частотой системы. Пиковые нагрузки на зубья шестерен трансмиссии в резонансной зоне превышают номинальные значения в несколько раз. | |
| Конструкция DMF | Первичная масса | Крепится к коленвалу. Включает массивный стальной корпус и стартовый зубчатый венец. |
| Вторичная масса | Выходное звено. На неё устанавливается корзина сцепления и ведомый диск. | |
| Демпфирующий механизм | Дуговые пружины (нелинейная жесткость), фрикционные кольца/шайбы (преобразуют энергию в тепло), подшипник скольжения (обеспечивает соосность с угловым смещением). | |
| Рабочий ход демпфера | Максимальный угол поворота одной массы относительно другой: от 30 до 60 градусов. | |
| Принцип гашения | Механизм работы | Динамический гаситель колебаний. Первичная масса сжимает пружины на пиках момента, пружины отдают энергию на спадах, превращая прерывистое вращение в плавное. |
| Функция пружин | Для низких оборотов — длинные мягкие секции; для высоких нагрузок — короткие жесткие секции (многоступенчатая характеристика). | |
| Роль трения | Фрикционные кольца преобразуют энергию колебаний в тепловую, предотвращая раскачку системы. | |
| Итог | Накопление энергии на пиках и отдача на спадах. | |
| Преимущества DMF на механике | NVH (шум, вибрация) | Снижение шума и вибрации в салоне, устранение дребезжания на холостых и гула на низких передачах. |
| Защита трансмиссии | Сглаживание пиковых нагрузок снижает ударные воздействия на зубья шестерен, муфты синхронизаторов и дифференциал. | |
| Рабочие обороты | Позволяет мотору стабильно работать на 1000-1200 об/мин без вибраций, снижая расход топлива. | |
| Нагрузка на сцепление | Ведомый диск работает с практически постоянным моментом, без резких рывков, уменьшая износ накладок. | |
| Критическая сфера | Современные дизельные двигатели физически не могут работать с обычным маховиком без потери комфорта или поломки. | |
| Неисправности | Основная причина | Износ/поломка дуговых пружин (проседание, потеря упругости, усталость металла, перегрев). |
| Характерные звуки | Металлический стук/дребезжание (как погремушка) на холостых. Шум исчезает при нажатии педали сцепления. | |
| Опасность эксплуатации | Обломки пружин могут повредить корпус сцепления и маховик, удары разрушают подшипники первичного вала КПП. | |
| Альтернативы и ресурс | Замена на одномассовый | Увеличивает ударные нагрузки на трансмиссию в 3-5 раз. Ресурс коробки резко сокращается. |
| Ресурс DMF | Обычно составляет от 150 до 200 тысяч километров пробега. | |
| Диагностика | Должна проводиться при каждом обслуживании сцепления, так как замена сцепления без оценки DMF ведет к повторному ремонту. |
Частые вопросы по теме (FAQ)
Зачем нужен двухмассовый маховик на механической коробке передач?
Двухмассовый маховик (DMF) на механике предназначен для гашения разрушительных крутильных колебаний коленчатого вала, которые возникают из-за импульсной работы поршневого двигателя. Он защищает трансмиссию от ударных нагрузок, снижает шум и вибрацию (NVH) в салоне, позволяет двигателю стабильно работать на низких оборотах (1000-1200 об/мин), снижая расход топлива, и уменьшает износ сцепления.
Как именно двухмассовый маховик гасит крутильные колебания?
Принцип работы основан на динамическом гасителе. Первичная масса маховика, соединенная с коленвалом, принимает на себя импульсы крутящего момента. Вместо того чтобы передать рывки на трансмиссию, она сжимает дуговые пружины, которые накапливают энергию на пиках момента. Когда происходит сжатие (торможение вала), пружины отдают накопленную энергию, поддерживая равномерное вращение вторичной массы и коробки передач. Кинетическая энергия колебаний преобразуется в тепловую за счет трения фрикционных колец и шайб.
В чем разница между одномассовым и двухмассовым маховиком?
Обычный одномассовый маховик с пружинным демпфером в ведомом диске сцепления имеет ограниченный диапазон гашения колебаний и не справляется с малооборотными двигателями с большим крутящим моментом. Двухмассовый маховик состоит из двух масс, соединенных через систему дуговых пружин и фрикционных элементов, что позволяет гасить колебания во всем рабочем диапазоне, исключая резонансные явления. При замене DMF на одномассовый ударные нагрузки на трансмиссию возрастают в 3-5 раз, что резко сокращает ресурс коробки передач.
Каковы типичные признаки неисправности двухмассового маховика на механике?
Основные признаки включают: металлический стук или дребезжание на холостых оборотах (особенно на прогретом двигателе), вибрацию при трогании с места (усиливающуюся при резком отпускании сцепления), рывки при разгоне и торможении двигателем, шум, исчезающий при нажатии педали сцепления, и утечку смазки из демпферных каналов.
Какой ресурс двухмассового маховика и когда его нужно диагностировать?
Ресурс двухмассового маховика на механике обычно составляет от 150 до 200 тысяч километров пробега, но сильно зависит от стиля вождения (резкие рывки и частая езда на низких оборотах ускоряют износ). Диагностику двухмассового маховика следует проводить при каждом обслуживании сцепления, так как замена сцепления без оценки состояния DMF может привести к необходимости повторного ремонта.
