Фальшпол в багажник: инженерное решение для автозвука

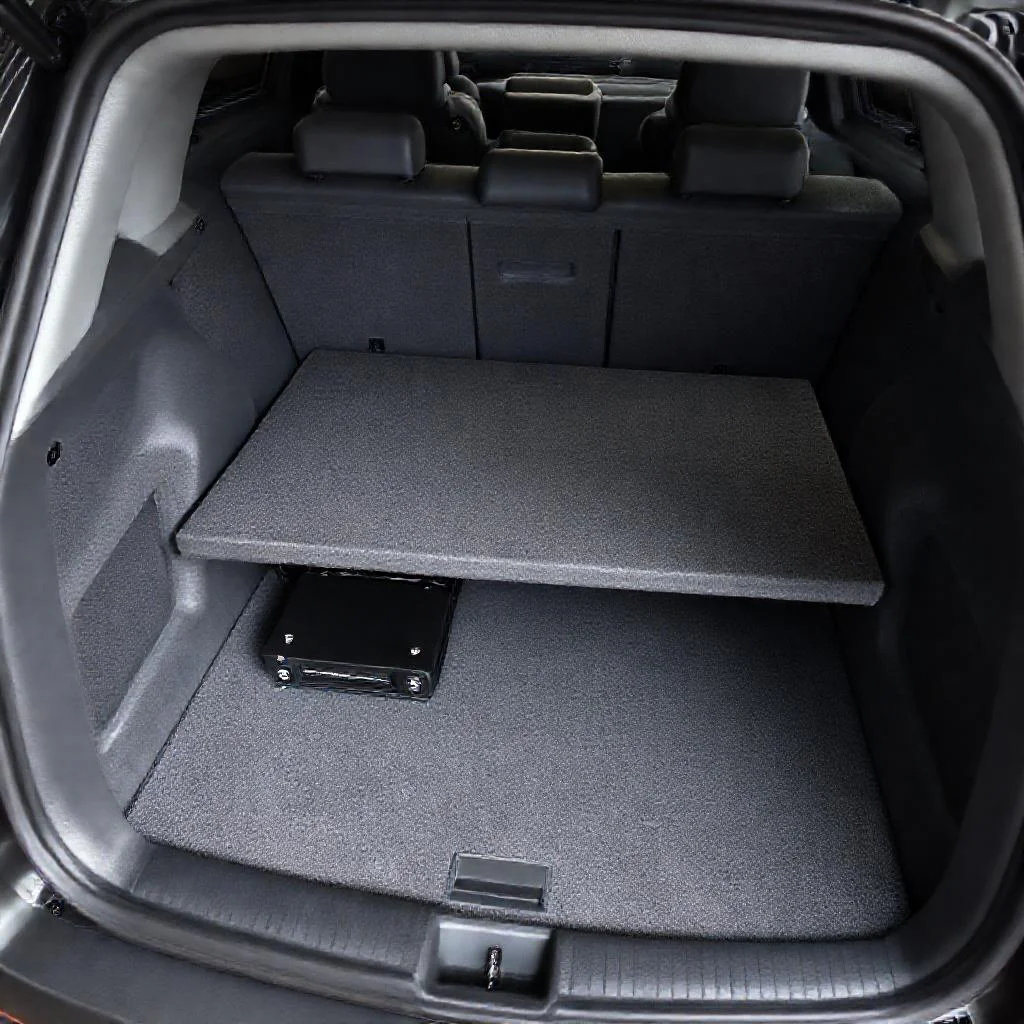

Установка усилителей в багажное отделение часто требует создания плоской и жесткой платформы. Штатный ковролин скрывает неровности штамповки кузова, но не обеспечивает надежного крепления оборудования. Фальшпол решает эту задачу, превращая багажник в технический отсек с организованным пространством.
Конструкция представляет собой многослойный щит, который поднимает уровень пола на высоту, достаточную для размещения усилителей, кроссоверов и распределительных блоков питания. Основная цель — скрыть оборудование от посторонних глаз и защитить его от механических повреждений при перевозке грузов.
Выбор материалов: основа надежности
Каркас фальшпола должен выдерживать точечные нагрузки от ножек тяжелых усилителей и динамические вибрации при движении автомобиля. Оптимальным материалом считается многослойная фанера ФК или ФСФ толщиной от 12 до 18 миллиметров. Березовая фанера имеет лучшие показатели жесткости по сравнению с хвойной.
Для облегчения конструкции допустимо использование авиационной фанеры толщиной 10 миллиметров, но при этом требуется усиление ребрами жесткости. Альтернативой фанере служит листовой алюминий толщиной 4-6 миллиметров, однако его сложнее обрабатывать в домашних условиях и дороже фиксировать саморезами.
Влагостойкость материала критична. Багажник подвержен конденсату, особенно в межсезонье. Фанера обязательно пропитывается антисептиком и грунтуется. Алюминий в дополнительной защите не нуждается, но его края зачищаются от заусенцев.
Расчет толщины фальшпола
Толщина платформы складывается из высоты самого массивного усилителя плюс запас 15-20 миллиметров на вентиляцию. Типичное расстояние от штатного пола до порога багажника у большинства седанов и хэтчбеков составляет 120-150 миллиметров. Этого достаточно для скрытой установки большинства усилителей класса D и AB.
Если усилитель имеет высоту 60 миллиметров, то фальшпол поднимается на 80 миллиметров. При этом зазор между верхней плоскостью платформы и штатной полкой багажника должен оставаться не менее 10 миллиметров для свободного хода шторки или жесткой полки.
Инструменты и подготовительные работы
Перед началом изготовления снимаются все штатные элементы багажника: ковролин, боковые обшивки, органайзеры и пластиковые накладки порогов. Освобождается ниша запасного колеса, если она предусмотрена конструкцией автомобиля.
Для работы потребуется точный измерительный инструмент. Электронный лобзик с пилками по дереву или металлу, шуруповерт с набором бит, струбцины, угольник и строительный уровень. Для крепления усилителей необходимы саморезы-глухари диаметром 4,2 миллиметра, гайки-барашки и резиновые шайбы для виброразвязки.
Снятие размерной сетки
Шаблон переносится на материал методом обводки по контуру. Наиболее точный способ — использование плотного картона, который укладывается на днище багажника и обводится с учетом всех выступов, ребер жесткости и технологических отверстий. Картонный шаблон подрезается до полного совпадения с геометрией кузова.
Типичная ошибка — неучет наклона спинок задних сидений. Если фальшпол планируется с возможностью складывания сидений, шаблон делается с вырезом под замки и фиксаторы спинок. В противном случае штатная фурнитура будет блокировать установку платформы.
Изготовление и сборка конструкции
Лист фанеры размечается по шаблону с припуском 2-3 миллиметра на чистовую подгонку. Вырезание производится лобзиком с мелким зубом для предотвращения сколов шпона. Торцы обязательно шлифуются наждачной бумагой с зернистостью 120-180 единиц.
После вырезания базового листа формируются ребра жесткости. Из той же фанеры нарезаются полосы шириной 40-60 миллиметров, которые приклеиваются к нижней стороне платформы. Схема расположения ребер — поперечные через каждые 200-250 миллиметров. Продольные ребра ставятся только по краям, чтобы не мешать прокладке кабелей.
Крепление ребер выполняется на эпоксидный клей холодного отверждения с дополнительной фиксацией саморезами. Эпоксидная смола обеспечивает жесткое соединение, не боится вибрации и не дает усадки. Альтернатива — полиуретановый клей, но его время полной полимеризации достигает 24 часов.
Обработка и отделка поверхности
Верхняя плоскость платформы оклеивается автомобильным ковролином (карпетом) или антислипом. Материал фиксируется аэрозольным клеем, равномерно наносимым на обе склеиваемые поверхности. Карпет натягивается с усилием, чтобы избежать морщин. Края заводятся на торцы и подклеиваются с обратной стороны.
Нижняя сторона фальшпола обрабатывается битумной виброизоляцией типа STP Biplast или аналогичным материалом. Это снижает резонанс панели и предотвращает дребезжание при работе мощных сабвуферов. Виброизоляция наносится полосами с перекрытием стыков.
Монтаж усилителей и коммутация
Усилители не крепятся напрямую к фанере металлическими винтами. Металл корпуса усилителя и стальные саморезы образуют гальваническую пару, что провоцирует коррозию в местах контакта при повышенной влажности. Используются разделительные резиновые или пластиковые проставки толщиной 2-3 миллиметра.
Разметка отверстий под крепление усилителей выполняется после примерки платформы в автомобиле. Сверление фанеры производится сверлом по дереву, для крепежных отверстий в кузове — сверлом по металлу. Резьбовые отверстия в кузове усиливаются клипсовыми гайками или заклепочными гайками.
Силовые кабели питания прокладываются под фальшполом в гофрированных рукавах. Сечение провода выбирается исходя из суммарной мощности усилителей. Для систем мощностью до 1500 Ватт достаточно кабеля 4 AWG (приблизительно 21 мм²). Предохранитель устанавливается на расстоянии не более 300 миллиметров от клеммы аккумулятора.
Вентиляция и охлаждение
Усилители классов AB и D выделяют тепло, которое необходимо отводить. В фальшполе прорезаются вентиляционные отверстия диаметром 60-80 миллиметров, закрытые пластиковыми дефлекторами или алюминиевой решеткой. Забор воздуха организуется с нижнего уровня, а выброс нагретого воздуха — в боковые зазоры между фальшполом и обшивкой багажника.
Расположение усилителей на платформе планируется таким образом, чтобы горячий воздух от одного устройства не попадал на воздухозаборник другого. Между усилителями выдерживается зазор не менее 20 миллиметров. Для принудительного охлаждения устанавливаются низкопрофильные вентиляторы 80х80 миллиметров с напряжением 12 Вольт.
Финишная установка и проверка
Готовый фальшпол укладывается в багажник и фиксируется к штатным точкам крепления. Для неразрушающего монтажа используются резьбовые закладные гайки, которые вставляются в существующие отверстия кузова. Альтернатива — крепление на липучках (велькро) высокой плотности, но такой способ подходит только для легких конструкций до 5 килограммов.
После фиксации платформы подключаются все акустические кабели, проверяется полярность подключения динамиков и подача питания. Тестовый запуск системы проводится без нагрузки на минимальной громкости. Проверяется отсутствие фона переменного тока в динамиках — признака неправильной прокладки силовых линий.
Регулировка уровня сигнала и настройка кроссоверов выполняется после полной сборки багажника. Финальный этап — проверка отсутствия люфтов и скрипов при движении автомобиля. Все резьбовые соединения контролируются динамометрическим ключом с усилием затяжки 4-5 Ньютон-метров для пластиковых деталей и 8-10 Ньютон-метров для металлических.
Распространенные ошибки и их последствия
Использование ДСП вместо фанеры приводит к разрушению плиты от вибрации в течение первых шести месяцев эксплуатации. ДСП крошится на стыках, и усилители теряют надежную фиксацию. Фанера остается единственным практичным материалом для подвижного состава.
Пренебрежение вентиляцией вызывает перегрев выходных каскадов усилителей. Современные усилители имеют тепловую защиту, но частые срабатывания защиты ускоряют деградацию электролитических конденсаторов в блоке питания. Срок службы оборудования сокращается в два-три раза.
Жесткое крепление усилителя без виброразвязки передает вибрации от кузова на печатную плату. Это провоцирует микротрещины в паяных соединениях, особенно в зоне силовых транзисторов. Диагностируется такая неисправность только методом прозвонки платы под нагрузкой.
Монтаж фальшпола непосредственно на штатный ковролин без вырезания отверстий для доступа к технологическим заглушкам кузова создает проблемы при обслуживании автомобиля. Сливные пробки, отсек домкрата и блок предохранителей должны оставаться доступными.
Усиление конструкции для тяжелого оборудования
Усилители класса AB массой более 8 килограммов требуют дополнительной фиксации. В таких случаях фальшпол делается двухслойным. Нижний слой толщиной 12 миллиметров, верхний — 9 миллиметров, между ними прокладывается слой алюминия толщиной 1,5 миллиметра. Такая конструкция исключает прогиб даже при точечной нагрузке до 50 килограммов.
Для крепления массивных усилителей используются сквозные болты диаметром 6 миллиметров, которые проходят через все слои фальшпола и фиксируются гайками с нижней стороны. Головки болтов утапливаются в корпус усилителя или скрываются декоративными заглушками.
Экономически обоснованное решение
Самостоятельное изготовление фальшпола обходится значительно дешевле заводских решений. Лист фанеры 1220х2440 миллиметров позволяет изготовить две стандартные платформы. Стоимость материалов с учетом клея, карпета и крепежа не превышает 3000 рублей. Аналогичный фальшпол в профильном установочном центре стоит от 8000 до 15000 рублей без учета стоимости оборудования.
Время изготовления при наличии опыта составляет 4-6 часов с учетом высыхания клеевых соединений. Для новичка потребуется два дня: первый день — разметка и сборка, второй день — чистовое шлифование и установка.
Фальшпол — не временное решение, а элемент долгосрочной инсталляции. При грамотном подходе он служит весь срок эксплуатации автомобиля и сохраняет свои свойства при замене аппаратуры. Соблюдение перечисленных технологических принципов гарантирует стабильную работу автозвуковой системы в любых условиях.
Сводная таблица данных
В таблице ниже представлены ключевые параметры для проектирования и изготовления фальшпола в багажник автомобиля, предназначенного для скрытой установки усилителей автозвука. Данные структурированы по категориям: выбор материала, геометрические расчеты, крепеж и элементы системы охлаждения. Все значения строго соответствуют тексту статьи.
| Параметр / Характеристика | Значение / Диапазон | Примечание |
|---|---|---|
| Материалы для каркаса (фанера) | ||
| Толщина фанеры (ФК или ФСФ) | от 12 до 18 мм | Оптимальный материал: березовая фанера (выше жесткость) |
| Толщина авиационной фанеры (облегченная) | 10 мм | Требуется усиление ребрами жесткости |
| Толщина листового алюминия (альтернатива) | 4–6 мм | Сложнее обработка, дороже фиксация саморезами |
| Толщина фанеры (нижний слой, двухслойная конструкция) | 12 мм | Для усилителей класса AB массой более 8 кг |
| Толщина фанеры (верхний слой, двухслойная конструкция) | 9 мм | Между слоями прокладка алюминия 1,5 мм |
| Геометрические расчеты и зазоры | ||
| Высота усилителя (пример) | 60 мм | Для класса D и AB |
| Запас на вентиляцию | 15–20 мм | Добавляется к высоте усилителя |
| Высота подъема фальшпола (при усилителе 60 мм) | 80 мм | 60 мм (усилитель) + 20 мм (вентиляция) |
| Типичное расстояние от штатного пола до порога | 120–150 мм | Для седанов и хэтчбеков |
| Минимальный зазор между платформой и штатной полкой | не менее 10 мм | Для свободного хода шторки/полки |
| Зазор между усилителями | не менее 20 мм | Для отвода горячего воздуха |
| Ребра жесткости и конструкция | ||
| Ширина полос для ребер жесткости | 40–60 мм | Из той же фанеры |
| Шаг поперечных ребер | через каждые 200–250 мм | Продольные ребра — только по краям |
| Точечная нагрузка (двухслойная конструкция с алюминием) | до 50 кг | Без прогиба |
| Крепеж и монтаж | ||
| Саморезы-глухари (для крепления усилителей) | диаметр 4,2 мм | С гайками-барашками и резиновыми шайбами |
| Толщина разделительных проставок (резина/пластик) | 2–3 мм | Для предотвращения гальванической коррозии |
| Диаметр сквозных болтов (для усилителей более 8 кг) | 6 мм | Проходят через все слои фальшпола |
| Максимальный вес для крепления на липучках (велькро) | до 5 кг | Только для легких конструкций |
| Момент затяжки (пластиковые детали) | 4–5 Н·м | Динамометрическим ключом |
| Момент затяжки (металлические детали) | 8–10 Н·м | Динамометрическим ключом |
| Вентиляция и охлаждение | ||
| Диаметр вентиляционных отверстий | 60–80 мм | Закрываются дефлекторами или решеткой |
| Размер низкопрофильных вентиляторов (принудительное охлаждение) | 80×80 мм | Напряжение 12 В |
| Электропроводка | ||
| Сечение кабеля (для систем до 1500 Вт) | 4 AWG (≈ 21 мм²) | Силовые кабели в гофрированных рукавах |
| Максимальное расстояние от предохранителя до клеммы АКБ | не более 300 мм | — |
| Экономика и время | ||
| Стоимость материалов (фанера, клей, карпет, крепеж) | не превышает 3000 руб. | Лист фанеры 1220×2440 мм — на 2 платформы |
| Стоимость заводского аналога в установочном центре | от 8000 до 15000 руб. | Без учета оборудования |
| Время изготовления (при наличии опыта) | 4–6 часов | С учетом высыхания клея |
| Время изготовления (для новичка) | 2 дня | 1-й день: разметка и сборка; 2-й день: шлифовка и установка |
Частые вопросы по теме (FAQ)
Какой материал лучше всего выбрать для изготовления фальшпола?
Оптимальным материалом считается многослойная фанера ФК или ФСФ толщиной от 12 до 18 миллиметров. Березовая фанера имеет лучшие показатели жесткости по сравнению с хвойной. Использование ДСП вместо фанеры приводит к разрушению плиты от вибрации в течение первых шести месяцев эксплуатации. ДСП крошится на стыках, и усилители теряют надежную фиксацию. Фанера остается единственным практичным материалом для подвижного состава.
Как правильно рассчитать толщину фальшпола для скрытой установки?
Толщина платформы складывается из высоты самого массивного усилителя плюс запас 15-20 миллиметров на вентиляцию. Типичное расстояние от штатного пола до порога багажника у большинства седанов и хэтчбеков составляет 120-150 миллиметров. Если усилитель имеет высоту 60 миллиметров, то фальшпол поднимается на 80 миллиметров. При этом зазор между верхней плоскостью платформы и штатной полкой багажника должен оставаться не менее 10 миллиметров для свободного хода шторки или жесткой полки.
Как обеспечить надежное крепление усилителя к фальшполу и защиту от коррозии?
Усилители не крепятся напрямую к фанере металлическими винтами. Металл корпуса усилителя и стальные саморезы образуют гальваническую пару, что провоцирует коррозию в местах контакта при повышенной влажности. Используются разделительные резиновые или пластиковые проставки толщиной 2-3 миллиметра. Для крепления используются саморезы-глухари диаметром 4,2 миллиметра, гайки-барашки и резиновые шайбы для виброразвязки.
Какие требования к вентиляции усилителей при установке в фальшпол?
В фальшполе прорезаются вентиляционные отверстия диаметром 60-80 миллиметров, закрытые пластиковыми дефлекторами или алюминиевой решеткой. Забор воздуха организуется с нижнего уровня, а выброс нагретого воздуха — в боковые зазоры между фальшполом и обшивкой багажника. Расположение усилителей на платформе планируется таким образом, чтобы горячий воздух от одного устройства не попадал на воздухозаборник другого. Между усилителями выдерживается зазор не менее 20 миллиметров. Для принудительного охлаждения устанавливаются низкопрофильные вентиляторы 80х80 миллиметров с напряжением 12 Вольт.
Сколько времени и денег потребуется на самостоятельное изготовление фальшпола?
Стоимость материалов с учетом клея, карпета и крепежа не превышает 3000 рублей. Время изготовления при наличии опыта составляет 4-6 часов с учетом высыхания клеевых соединений. Для новичка потребуется два дня: первый день — разметка и сборка, второй день — чистовое шлифование и установка.
