Установка подогрева боковых зеркал заднего вида: технология наклейки нагревательных элементов
Оснащение автомобиля подогревом боковых зеркал — это практичное решение для регионов с влажным и холодным климатом. Запотевание и обледенение стекла существенно ухудшают обзор, что напрямую влияет на безопасность маневрирования. Процесс дооснащения включает в себя установку токопроводящих нагревательных элементов непосредственно на тыльную сторону зеркального полотна. В данной статье подробно рассматривается технология наклейки таких элементов, выбор материалов и последовательность операций.
Анатомия нагревательного элемента: типы и конструкция
На рынке представлено два основных типа греющих пленок для зеркал: универсальные самоклеящиеся резистивные пленки и специализированные наборы для конкретных моделей автомобилей. Универсальные элементы представляют собой тонкую полимерную основу с напылением из углерода или металлического сплава. По периметру пленки проложены медные шины-токопроводы. Именно эти шины обеспечивают равномерное распределение напряжения по всей площади резистивного слоя.
Второй тип — это заводские вставки, которые имеют готовую форму зеркала и отверстия для креплений. Однако, если деталь утеряна или автомобиль не предусматривает штатного подогрева, выбор падает на универсальную самоклеящуюся пленку. Мощность типового нагревательного элемента составляет от 8 до 15 Вт при напряжении 12 В. Этого достаточно для нагрева стекла до температуры 40-50°С за 3-5 минут в условиях умеренного мороза.
Выбор комплекта: на что обратить внимание
При покупке универсального нагревательного элемента необходимо обратить внимание на его геометрические размеры. Пленка не должна выходить за края стекла, иначе возникнут трудности с обратной установкой зеркала в корпус. Допускается, чтобы элемент был на 2-3 мм меньше посадочного места по периметру. Важным параметром является удельная мощность, измеряемая в ваттах на квадратный дециметр. Оптимальным считается значение 10 Вт/дм². Большая плотность мощности ведет к локальному перегреву и термическому разрушению амальгамы зеркала.
Качество клеевого слоя имеет критическое значение. Лучшие образцы используют акриловый адгезив высокой прочности (3M или аналоги), который сохраняет эластичность при отрицательных температурах. Дешевые пленки на основе каучука теряют сцепление при нагреве и отслаиваются от стекла. Следует выбирать продукцию проверенных брендов, специализирующихся на автомобильной электронике.
Подготовка зеркального полотна: критически важный этап
Успех установки подогрева напрямую зависит от качества подготовки поверхности. Зеркальное стекло необходимо демонтировать. Для этого потребуется снять корпус зеркала с двери. Процедура разборки варьируется в зависимости от марки автомобиля, но общий принцип одинаков: необходимо отщелкнуть пластиковые пистоны и отсоединить разъем электропривода. После извлечения стекло кладется на мягкую ткань рабочей поверхностью вниз.
Тыльная сторона зеркала практически всегда покрыта краской. Это заводское покрытие необходимо полностью удалить. Используется мелкозернистая наждачная бумага (P800-P1000) с водой. Шлифовка ведется круговыми движениями до появления матового и равномерного оттенка. После удаления краски поверхность обезжиривается. Используется изопропиловый спирт, а не растворители на основе ацетона. Ацетон может повредить амальгаму, если случайно попадет на лицевую сторону. Финишная очистка производится антистатической салфеткой — это удаляет микроскопические частицы пыли и ворса.

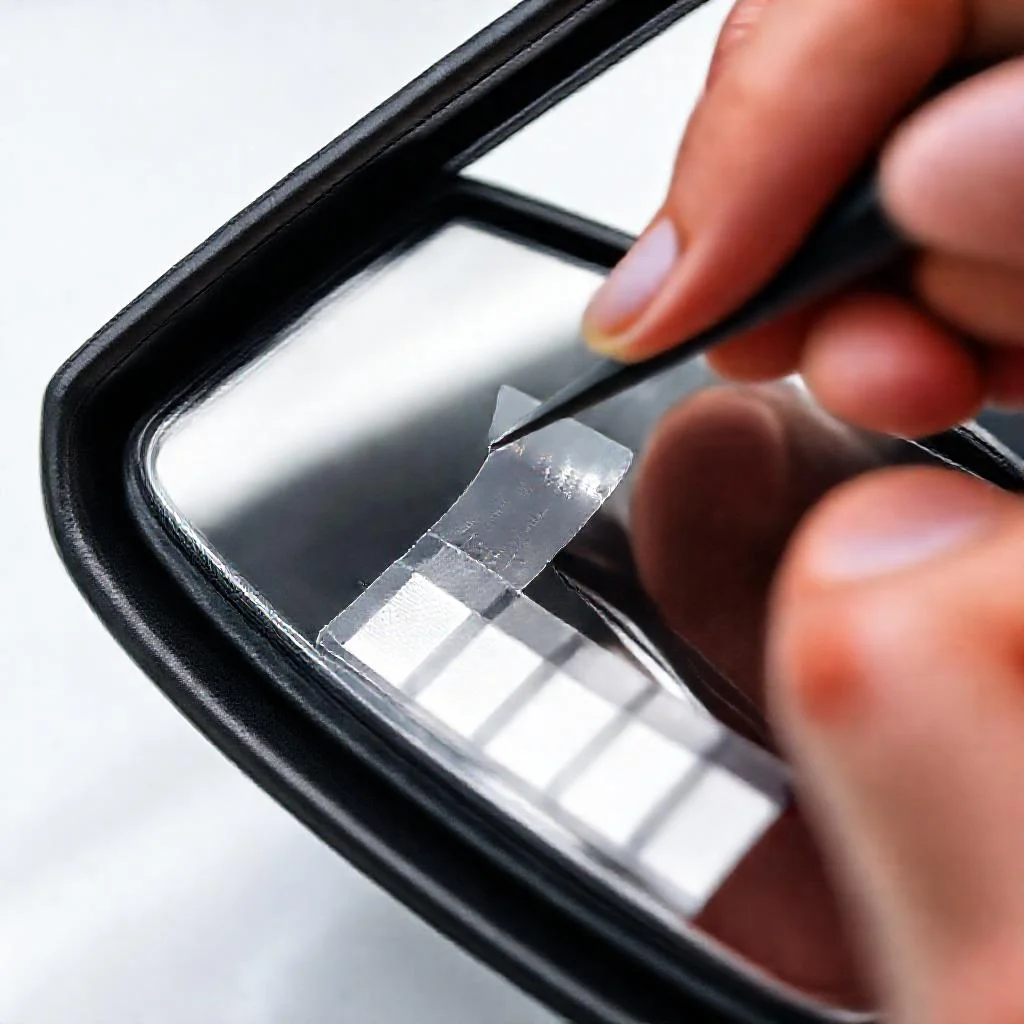

Технология наклеивания нагревательного элемента
Процесс наклейки требует предельной аккуратности и точности. Самоклеящийся нагревательный элемент упакован между двумя слоями защитной пленки. Нижний слой (силиконизированная бумага) удаляется в последнюю очередь. Перед этим элемент необходимо приложить к сухой поверхности зеркала, чтобы наметить положение токопроводящих шин. Шины должны располагаться так, чтобы к ним можно было подвести провода без излома.
Оптимальное расположение — подключение снизу, чтобы конденсат не стекал на контакты. Важно избегать перекрытия зон крепления зеркала к сервоприводу. Если пленка частично закрывает посадочные места, ее необходимо аккуратно подрезать по контуру острым монтажным ножом. Далее удаляется нижний защитный слой, и пленка прикладывается к стеклу. Начинать фиксацию лучше от центра к краям, выгоняя воздух пластиковым ракелем или ребром пластиковой карты.
Давление должно быть равномерным. Воздушные пузыри, попавшие под пленку, приведут к локальному перегреву и быстрому выходу элемента из строя. Если пузырь не удаляется, его можно проколоть тонкой иглой в зоне, не пересекающей токопроводящие дорожки. После фиксации элемент оставляют на 20-30 минут при комнатной температуре для окончательного схватывания адгезива.
Электрическая схема подключения: провода, предохранитель, реле
Монтаж проводки начинается с пайки контактов к медным шинам нагревателя. Используется маломощный паяльник 25-40 Вт и нейтральный флюс без кислоты. Кислотные флюсы вызывают коррозию медных дорожек. Провода выбираются из медной многожильной оплетки сечением 0,75-1,0 мм² с силиконовой изоляцией. Силикон не дубеет на морозе. Длина проводов до точки подключения не должна иметь запаса больше 10-15 см — лишняя длина создает паразитное сопротивление.
Схема коммутации должна включать в себя предохранитель на 5-7 Ампер. Предохранитель устанавливается в разрыв цепи питания как можно ближе к источнику напряжения (аккумулятору или блоку предохранителей). Управление осуществляется через реле, включаемое от кнопки в салоне. Реле должно быть 4-контактным номиналом 20 А. Цепь управления реле запитывается от замка зажигания, чтобы исключить работу подогрева при выключенном двигателе. Масса подключается к кузову в штатном месте.
- Цепь силовая: Аккумулятор — предохранитель — контакт 30 реле — контакт 87 реле — нагревательный элемент — масса.
- Цепь управления: Замок зажигания (клемма ACC) — кнопка включения — катушка реле (контакт 85) — контакт 86 реле — масса.
- Рекомендация: Использовать неполярные конденсаторы емкостью 0,1 мкФ параллельно контактам нагревателя для подавления электромагнитных помех при работе системы.
Герметизация и обратная сборка зеркала
Самым уязвимым местом самодельной системы подогрева являются паяные соединения. Влага и химические реагенты с дороги быстро окисляют контакты. После пайки каждое соединение необходимо изолировать термоусадочной трубкой. Поверх трубки наносится слой нейтрального силиконового герметика. Силикон должен полностью закрывать место пайки шины и жилы.
Провода к корпусу зеркала фиксируются пластиковыми стяжками или бондами на горячий клей. Это предотвращает вырывание проводов при вибрации. Укладка проводки внутри корпуса производится с учетом подвижности стекла при регулировке. Нельзя допускать натяжения проводов в крайнем положении сервопривода.
Посадка зеркала на сервопривод выполняется обратным порядком. Важно убедиться, что нагревательный элемент не зажат между стеклом и пластиковым корпусом. Нарушение геометрии посадки ведет к деформации пленки и последующему короткому замыканию по краю стекла. После сборки зеркала монтируются на автомобиль.
Тестирование системы подогрева
Перед финальной установкой корпуса на дверь необходимо провести электрическую проверку. Мультиметром замеряется сопротивление нагревательного элемента. Для пленки размером 20×15 см сопротивление должно находиться в пределах 10-15 Ом. Нулевое сопротивление указывает на короткое замыкание, а бесконечное — на обрыв цепи.
Второй этап тестирования — проверка тока утечки. Мегаомметром или мультиметром в режиме высокого сопротивления проверяется изоляция между пленкой и корпусом зеркала. Сопротивление изоляции должно быть не менее 100 кОм. Если показатель ниже, требуется дополнительная герметизация контактов. После этого подается питание. Нагрев зеркала должен быть равномерным. Термометром или тепловизором фиксируется температура в разных точках. Разброс температуры не должен превышать 10°С.
Альтернативные методы и ошибки монтажа
Существует метод установки подогрева с использованием диэлектрической пасты и углеродной нити. Этот способ устарел и не рекомендован к применению ввиду трудоемкости и малой механической прочности. Самоклеящаяся пленка является технологически более продвинутым решением.
Среди распространенных ошибок монтажа выделяют следующие: установка пленки на неподготовленное лакокрасочное покрытие, использование изоленты для фиксации проводов внутри корпуса, игнорирование предохранителя и неправильный выбор сечения проводов. Особенно опасна установка без предохранителя: при пробое изоляции и коротком замыкании возможно возгорание проводки. Еще одна типичная ошибка — подключение напрямую через кнопку без реле. Высокий пусковой ток холодного нагревателя (до 6 Ампер) быстро разрушает контакты кнопки.
Для автомобилей с системой управления зеркалами через CAN-шину необходимо применять специальные адаптеры импульсного типа. Стандартное аналоговое реле в таких системах не сможет корректно активировать подогрев без интеграции с блоком управления. Рекомендуется изучить электрическую схему автомобиля заранее.
Эксплуатация и обслуживание
Ресурс качественного нагревательного элемента составляет от 5 до 7 лет активной эксплуатации. Для продления срока службы не рекомендуется включать подогрев на сухом и чистом зеркале. Система должна запускаться после того, как на стекло попали осадки или образовалась наледь. Это снижает термический шок для пленки и амальгамы.
Запрещается использовать для очистки обледеневшего зеркала металлические скребки. Они повреждают клеевой слой по краям пленки. Допускается только использование пластикового скребка и штатной системы обдува зеркал, если она предусмотрена конструкцией автомобиля. Периодически, раз в год, рекомендуется проверять сопротивление изоляции контактов, так как вибрация может нарушить герметичность соединения.
Сводная таблица данных
В таблице ниже приведены ключевые технические параметры, характеристики материалов и электрические номиналы, упомянутые в статье применительно к установке подогрева боковых зеркал заднего вида методом наклейки нагревательных элементов. Данные строго соответствуют тексту статьи.
| Параметр / Компонент | Значение / Тип / Характеристика | Примечание (из статьи) |
|---|---|---|
| Мощность типового нагревательного элемента | 8-15 Вт | При напряжении 12 В |
| Температура нагрева стекла | 40-50°C | За 3-5 минут в условиях умеренного мороза |
| Удельная мощность (оптимальная) | 10 Вт/дм² | Большая плотность ведет к перегреву амальгамы |
| Рекомендуемый адгезив (клеевой слой) | Акриловый высокой прочности (3M или аналог) | Сохраняет эластичность при отрицательных температурах. Каучуковые пленки отслаиваются. |
| Зазор пленки от края стекла (допуск) | 2-3 мм | Меньше посадочного места по периметру |
| Материал для подготовки (шлифовка) | Мелкозернистая наждачная бумага P800-P1000 | С водой, до матового оттенка |
| Средство для обезжиривания | Изопропиловый спирт | Ацетон может повредить амальгаму |
| Время схватывания адгезива | 20-30 минут | При комнатной температуре |
| Мощность паяльника | 25-40 Вт | С нейтральным флюсом (без кислоты) |
| Сечение проводов (медная многожильная оплетка) | 0,75-1,0 мм² | С силиконовой изоляцией |
| Длина проводов (запас) | 10-15 см | Лишняя длина создает паразитивное сопротивление |
| Номинал предохранителя | 5-7 Ампер | В разрыв цепи питания, ближе к источнику напряжения |
| Номинал реле | 4-контактное, 20 А | Управление от замка зажигания |
| Сопротивление пленки (при размере 20×15 см) | 10-15 Ом | Проверка перед установкой |
| Сопротивление изоляции (минимум) | 100 кОм | Между пленкой и корпусом зеркала |
| Допустимый разброс температуры по поверхности | 10°C | Проверка тепловизором или термометром |
| Пусковой ток холодного нагревателя | До 6 Ампер | Подключение без реле разрушает контакты кнопки |
| Ресурс нагревательного элемента | 5-7 лет | Активной эксплуатации |
Частые вопросы по теме (FAQ)
Какой тип нагревательного элемента лучше выбрать для самостоятельной установки на боковое зеркало?
Оптимальным выбором является универсальная самоклеящаяся резистивная пленка с акриловым адгезивом высокой прочности (например, 3M). Лучшие образцы такого типа сохраняют эластичность при отрицательных температурах, в отличие от дешевых пленок на основе каучука, которые теряют сцепление при нагреве. Мощность подходящего элемента должна составлять от 8 до 15 Вт при напряжении 12 В при удельной мощности около 10 Вт/дм². Необходимо убедиться, что пленка будет на 2-3 мм меньше посадочного места по периметру, чтобы не создавать трудностей при обратной установке зеркала в корпус.
Нужно ли удалять заводское лакокрасочное покрытие с тыльной стороны зеркала? И чем обезжиривать поверхность?
Да, удаление заводского покрытия является критически важным этапом. Его необходимо полностью счистить мелкозернистой наждачной бумагой (P800-P1000) с водой до появления матового равномерного оттенка. Для обезжиривания следует использовать только изопропиловый спирт. Использовать растворители на основе ацетона категорически запрещено, так как ацетон может повредить амальгаму, если случайно попадет на лицевую сторону стекла. Финишная очистка производится антистатической салфеткой для удаления пыли и ворса.
Что делать, если при наклеивании нагревательной пленки образовался воздушный пузырь?
При наклейке начинайте фиксацию пленки от центра к краям, выгоняя воздух пластиковым ракелем или ребром пластиковой карты. Если воздушный пузырь все же образовался и не удаляется, его можно проколоть тонкой иглой, но исключительно в зоне, не пересекающей токопроводящие дорожки. Наличие воздуха под пленкой недопустимо, так как это приведет к локальному перегреву и быстрому выходу элемента из строя.
Какие провода и флюс нужно использовать для пайки контактов к медным шинам нагревателя?
Для пайки используется маломощный паяльник 25-40 Вт и строго нейтральный флюс без кислоты. Кислотные флюсы вызывают коррозию медных дорожек и приведут к разрушению контакта. Провода необходимо выбирать из медной многожильной оплетки с силиконовой изоляцией сечением 0,75-1,0 мм² — силикон не дубеет на морозе. Длина проводов до точки подключения не должна иметь запаса больше 10-15 см, чтобы избежать создания паразитного сопротивления.
Какой должна быть электрическая защита цепи подогрева зеркал? Обязательно ли ставить реле?
Схема коммутации обязательно должна включать в себя предохранитель на 5-7 Ампер. Он устанавливается в разрыв цепи питания как можно ближе к источнику напряжения. Управление должно осуществляться через 4-контактное реле номиналом 20 А. Подключать нагреватель напрямую через кнопку без реле — распространенная ошибка, так как высокий пусковой ток холодного нагревателя (до 6 Ампер) быстро разрушает контакты кнопки. Цепь управления реле запитывается от замка зажигания, чтобы исключить работу подогрева при выключенном двигателе.
