Гидротрансформатор АКПП: как устроен эффект «ползучего хода»
Автоматическая коробка передач (АКПП) создает у водителей много вопросов. Один из самых частых: почему автомобиль с «автоматом» начинает движение, стоит лишь отпустить педаль тормоза? Это явление называется «ползучий ход» или «эффект creep». Чтобы понять его природу, необходимо разобраться в устройстве главного элемента гидроавтомата — гидротрансформатора (ГДТ).
Гидротрансформатор не является частью коробки передач в классическом понимании. Это отдельный механизм, который заменяет сцепление. Он передает крутящий момент от двигателя к коробке, но делает это не на твердой механической связи, а через поток жидкости. Именно физика этого потока и создает эффект движения на месте.

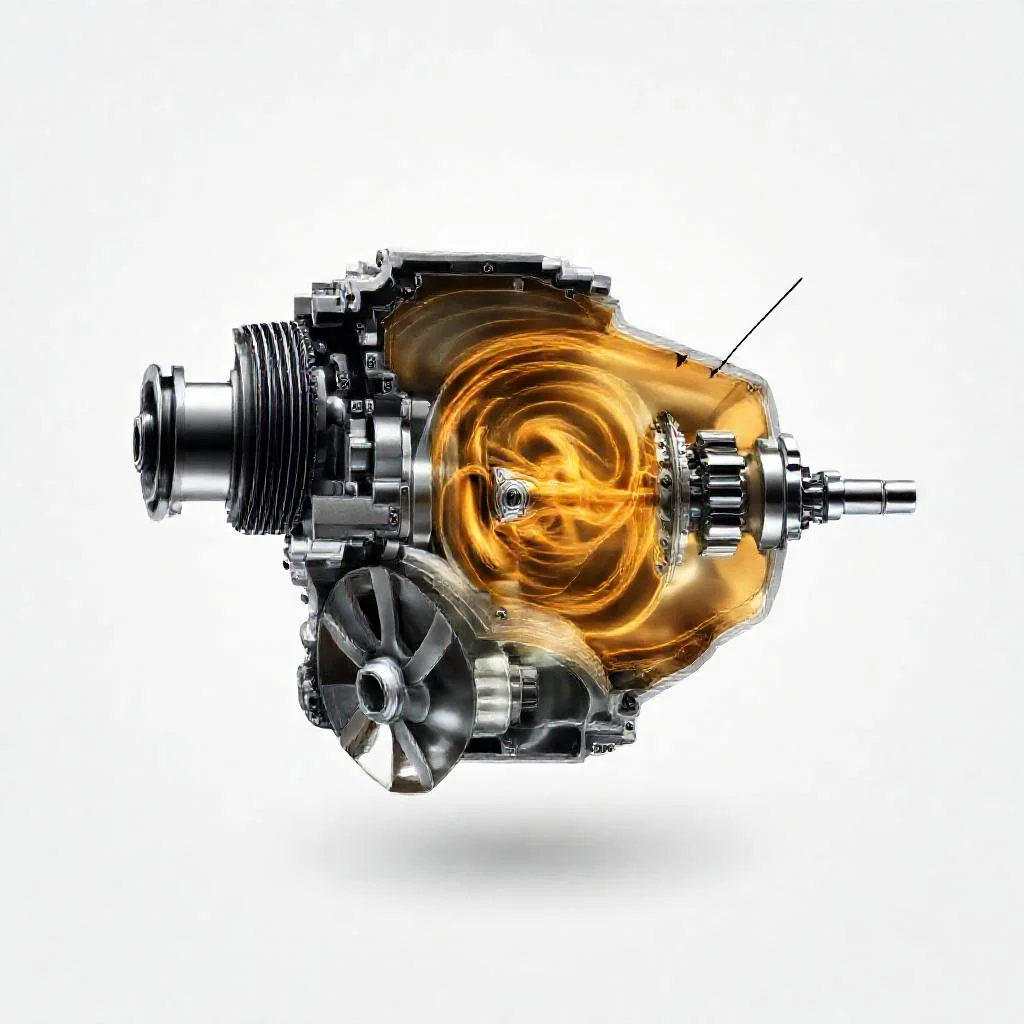

Анатомия гидротрансформатора: три колеса, одна жидкость
Гидротрансформатор представляет собой герметичный тор, заполненный специальным трансмиссионным маслом (ATF). Внутри него находятся три основных компонента, расположенных на одной оси, но не имеющих жесткой связи между собой. Это насосное колесо, турбинное колесо и статор (реактор).
- Насосное колесо (Pump). Жестко соединено с маховиком (коленвалом) двигателя. Когда двигатель работает, насос вращается с его частотой.
- Турбинное колесо (Turbine). Соединено с входным валом коробки передач. Оно принимает энергию потока масла, создаваемого насосом.
- Статор (Reactor). Расположен между ними. Он меняет направление потока масла, возвращаясь от турбины к насосу. Без статора гидротрансформатор превратился бы в простой гидромуфту с низким КПД.
Все три колеса оснащены лопатками сложной формы. Важно понимать: лопатки насоса и статора находятся в одном корпусе, но статор не вращается вместе с ними. Он закреплен на обгонной муфте, которая позволяет вращаться только в одну сторону.
Физика процесса: почему масло начинает течь
Когда водитель нажимает педаль тормоза, автомобиль удерживается неподвижным с помощью тормозной системы. Однако двигатель продолжает работать на холостом ходу. Насосное колесо, вращаясь вслед за двигателем, захватывает лопатками масло. За счет центробежной силы масло отбрасывается от центра насоса к его периферии и ударяется в лопатки турбины.
Здесь кроется ключевой нюанс. В отличие от диска сцепления (который можно выключить полностью), гидротрансформатор нельзя «отключить». Поток масла существует всегда, пока крутится коленвал. Когда колеса заблокированы тормозами, турбинное колесо стоит на месте. Оно ощущает сильное давление масла, но не может начать вращение, так как жесткость гидравлической связи не мгновенна.
Машина не двигается не потому, что гидротрансформатор «выключен», а потому что тормоза удерживают трансмиссию. Внутри ГДТ в этот момент возникает максимальная разница скоростей между насосом (обороты холостого хода, ~650-850 об/мин) и неподвижной турбиной (0 об/мин). Это состояние называется «стоп-режим» или «режим упора». КПД в этом режиме практически нулевой, вся энергия двигателя превращается в тепло, которое греет масло ATF. Именно поэтому не рекомендуется долго держать машину на тормозах, не включая «N» (нейтраль) — перегрев масла вредит гидротрансформатору.
Момент истины: отпускание тормоза и запуск движения
Как только водитель отпускает педаль тормоза, механическая блокировка колес исчезает. Теперь ничто не удерживает турбинное колесо. Давление масла, которое до этого момента давило на неподвижную турбину, становится силой, способной ее сдвинуть.
Масло буквально толкает лопатки турбины. Турбина начинает медленно вращаться. Обгонная муфта статора блокируется, и реактор изменяет направление потока масла, возвращая его обратно в насос. Это увеличивает крутящий момент на турбине. Силы потока масла хватает, чтобы преодолеть внутреннее трение в АКПП и сопротивление качению колес на ровной поверхности.
Этот момент — чистая гидродинамика. Чем сильнее бьет масло по лопаткам, тем больше усилие. При холостых оборотах это усилие невелико (обычно 50-100 Нм на валу коробки), но его достаточно, чтобы машина покатилась. Если бы двигатель работал быстрее (например, при 2000 об/мин), эффект ползучести был бы намного агрессивнее — машина рванула бы резко, даже без нажатия педали газа.
Почему машина едет «сама»? Развенчание мифов
Существует ошибочное мнение, что эффект ползучести вызван тем, что гидротрансформатор включает первую передачу в АКПП. Это неверно. Гидротрансформатор работает постоянно, независимо от выбранной передачи. Передачи внутри коробки (планетарные ряды) управляются пакетами фрикционов и тормозных лент. При режиме «D» (Drive) включается первая передача (или две, в зависимости от конструкции), но это лишь механическая схема соединения шестерен.
«Ползучий ход» — это движение за счет скольжения турбины относительно насоса в самом гидротрансформаторе. В этот момент АКПП уже находится в зацеплении, но именно гидротрансформатор обеспечивает плавность старта, демпфируя рывки.
- Миф 1: Машина едет, потому что сцепление не выжато. (Нет сцепления — есть масляный поток).
- Миф 2: АКПП сама подключает крутящий момент при отпускании тормоза. (Момент передается постоянно, просто раньше он удерживался тормозами).
- Миф 3: В режиме «N» также будет ползти. (Нет, в нейтрали планетарный ряд размыкается, и турбина гидротрансформатора вращает входной вал коробки без нагрузки на колеса).
Практическое значение: как управлять «ползунком»
Понимание этого принципа критически важно для грамотного вождения. В пробках не нужно постоянно держать ногу на тормозе, если остановка короткая — машина стоит сама по себе? Нет, не стоит. Если полностью отпустить тормоз, автомобиль поедет. Для удержания нужно либо держать тормоз, либо переводить селектор в «N».
Некоторые водители настраивают обороты холостого хода выше штатных (например, для работы компрессора), что приводит к слишком быстрому «ползению» без газа. Это увеличивает износ гидротрансформатора и нагрев масла. Если машина на «D» без нажатия газа стоит на месте, а не едет медленно — либо слишком низкие обороты холостого хода, либо изношен гидротрансформатор (потеря герметичности или износ лопаток).
Блокировка гидротрансформатора: когда «ползучка» исчезает
На больших скоростях (обычно на 3-й и 4-й передаче, выше ~60-80 км/ч) постоянное скольжение масла приводит к большим энергетическим потерям (КПД падает до 70-80%). Чтобы это исправить, в конструкцию современных АКПП добавляют механизм блокировки (Lock-Up Clutch).
Этот фрикционный муфта соединяет насосное и турбинное колесо на прямую. Как только автомобиль выходит на крейсерскую скорость, блокировка замыкается, и гидротрансформатор становится жестким механическим соединением. Эффект ползучести при этом полностью исчезает, так как нет гидравлического скольжения. При сбросе скорости блокировка размыкается, и гидротрансформатор снова начинает работать как обычный преобразователь крутящего момента.
Влияние типа двигателя и нагрузки
Настоящий эксперт всегда учитывает крутящий момент мотора. Атмосферные бензиновые двигатели на холостом ходу имеют скромный крутящий момент (примерно 30-40% от пикового). Этого достаточно для медленного качения на ровной дороге. Однако если автомобиль стоит на подъеме, гидравлического давления может не хватить, чтобы преодолеть силу гравитации машины. Машина начнет катиться назад, что опасно.
Для решения этой проблемы инженеры внедряют систему Hill Holder (помощник старта на подъеме), которая удерживает тормозное давление еще несколько секунд после отпускания педали, давая водителю перенести ногу на газ. Дизельные двигатели и мощные турбомоторы обладают высоким крутящим моментом на «низах». Их «ползучий ход» значительно активнее — машина может трогаться с места почти как на механике с частичным нажатием педали сцепления.
Тяжелые автомобили, такие как «джипы» с мощными моторами на холостом ходу, требуют более частого контроля скорости педалью тормоза и газа. Если они едут с накатом, при резком сбросе газа блокировка ГДТ отключается, и двигатель может «подхватить» машину из-за сохраняющейся гидродинамической передачи момента. Это проявляется как легкое ускорение после отпускания педали газа.
Таким образом, эффект ползучести — это физика, а не неисправность. Это результат непрерывной передачи крутящего момента через вязкое масло от постоянно работающего двигателя. Чтобы машина не ехала, нужно либо разорвать механическую цепь (режим N или P), либо остановить передачу энергии (затормозить).
Вывод: гидравлическая логика в каждой капле
Гидротрансформатор — гениальное устройство, сочетающее механику и гидродинамику. Он превращает жесткий импульс вращения коленвала в плавный непрерывный поток силы. «Ползучий ход» — это особенность, которую необходимо знать, уважать и правильно использовать. Она упрощает управление в пробках, избавляя от постоянной работы левой педалью, но требует привычки контролировать скорость правой педалью тормоза. Понимание того, что машина едет не сама по себе, а за счет постоянного вращения насоса ГДТ, полностью объясняет это поведение и помогает избежать ошибок в управлении.
Сводная таблица данных
В таблице представлены ключевые параметры и состояния гидротрансформатора, объясняющие физику возникновения «ползучего хода» (эффекта creep). Данные строго соответствуют тексту статьи.
| Параметр / Условие | Режим «Стоп-режим» (педаль тормоза нажата) | Режим «Ползучий ход» (педаль тормоза отпущена) |
|---|---|---|
| Насосное колесо (Pump) | Вращается с частотой холостого хода двигателя (~650-850 об/мин) | Вращается с частотой холостого хода двигателя (~650-850 об/мин) |
| Турбинное колесо (Turbine) | Неподвижно (0 об/мин) — заблокировано тормозами | Начинает медленно вращаться под давлением масла |
| Передача крутящего момента | Передается постоянно, но удерживается тормозной системой | Передается постоянно, сила потока масла толкает лопатки турбины |
| КПД гидротрансформатора | Практически нулевой (вся энергия превращается в тепло) | Низкий (гидравлическое скольжение), плавный старт |
| Режим работы статора (Reactor) | Обгонная муфта заблокирована, меняет направление потока масла | Обгонная муфта заблокирована, увеличивает крутящий момент на турбине |
| Нагрузка на двигатель | Энергия расходуется на нагрев масла ATF | Энергия расходуется на преодоление сопротивления качению |
| Усилие на валу коробки | Не реализуется (автомобиль удерживается тормозами) | Обычно 50-100 Нм (достаточно для медленного качения на ровной дороге) |
| Состояние масла ATF | Активно греется (не рекомендуется долго держать на тормозе в режиме «D») | Циркулирует, передавая крутящий момент |
Частые вопросы по теме (FAQ)
Почему машина с АКПП начинает ехать, когда я отпускаю педаль тормоза, если я не нажимаю на газ?
Это явление называется «ползучий ход» (эффект creep). Оно возникает из-за того, что гидротрансформатор нельзя «выключить», как сцепление на механике. Даже на холостом ходу (~650-850 об/мин) насосное колесо ГДТ, жестко связанное с двигателем, постоянно вращается и создает поток масла. Этот поток давит на лопатки неподвижного турбинного колеса. Когда вы отпускаете педаль тормоза, механическая блокировка колес исчезает, давления масла (гидродинамической силы) хватает, чтобы сдвинуть турбину с места и заставить автомобиль медленно катиться.
Включается ли в этот момент первая передача в АКПП, чтобы машина поехала?
Нет, это распространенное заблуждение. Передачи внутри коробки (планетарные ряды и фрикционы) включаются при выборе режима «D» (Drive), но «ползучий ход» существует исключительно за счет скольжения масла внутри самого гидротрансформатора. Машина едет не потому, что коробка «включила передачу», а потому, что крутящий момент передается через поток масла от вращающегося насосного колеса к турбинному, которое соединено с входным валом коробки.
Что происходит внутри гидротрансформатора, когда я держу машину на тормозах на холостом ходу в режиме «D»?
В этом режиме внутри ГДТ возникает состояние, называемое «стоп-режим» или «режим упора». Насосное колесо вращается, а турбинное заблокировано тормозами (0 об/мин). Разница скоростей между ними максимальна. КПД гидротрансформатора в этот момент практически нулевой, и вся энергия двигателя превращается в тепло, нагревая масло ATF. Из-за этого не рекомендуется долго удерживать машину на тормозах — это приводит к перегреву масла и износу гидротрансформатора.
Почему в одних машинах «ползучий ход» сильнее, а в других — слабее?
Интенсивность «ползучего хода» зависит от крутящего момента двигателя на холостых оборотах и нагрузки на гидротрансформатор. У дизельных и мощных турбомоторов крутящий момент на «низах» выше, поэтому они будут «ползти» значительно активнее. Также на это влияют обороты холостого хода: если они завышены, эффект ползучести резко усиливается. Если машина на «D» стоит на месте и не едет — это указывает либо на слишком низкие обороты холостого хода, либо на износ гидротрансформатора (потеря герметичности или износ лопаток).
Исчезает ли «ползучий ход» на высокой скорости?
Да, на больших скоростях (обычно выше ~60-80 км/ч) для повышения КПД срабатывает механизм блокировки гидротрансформатора (Lock-Up Clutch). Этот фрикцион жестко соединяет насосное и турбинное колесо, превращая гидравлическую передачу в механическую. Эффект ползучести в этот момент полностью исчезает, так как гидродинамическое скольжение прекращается. При снижении скорости блокировка размыкается, и ГДТ снова начинает работать в обычном режиме с возможностью «ползти».
