Замена топливного фильтра тонкой очистки и признаки забитой сетки бензонасоса: полное руководство
Система подачи топлива в современном автомобиле представляет собой сложный комплекс, где каждая деталь выполняет критически важную функцию. Два элемента — топливный фильтр тонкой очистки и сетка-заборник (фильтр грубой очистки) бензонасоса — работают в паре, обеспечивая защиту форсунок и магистралей от загрязнений. Однако их засорение проявляется по-разному и требует различного подхода к диагностике.
Понимание разницы между забитым фильтром тонкой очистки и забитой сеткой бензонасоса позволяет точно определить источник проблемы и избежать лишних расходов. В этой статье рассматриваются механизмы засорения, характерные симптомы, методы диагностики и пошаговая процедура замены фильтрующих элементов.
Конструктивные особенности и расположение элементов
Топливный фильтр тонкой очистки устанавливается в разрыв магистрали между баком и двигателем. В зависимости от конструкции автомобиля он может располагаться под днищем, в моторном отсеке или внутри топливного модуля в баке. Фильтрующий элемент выполнен из специальной бумаги, которая задерживает частицы размером от 5 до 10 микрон.

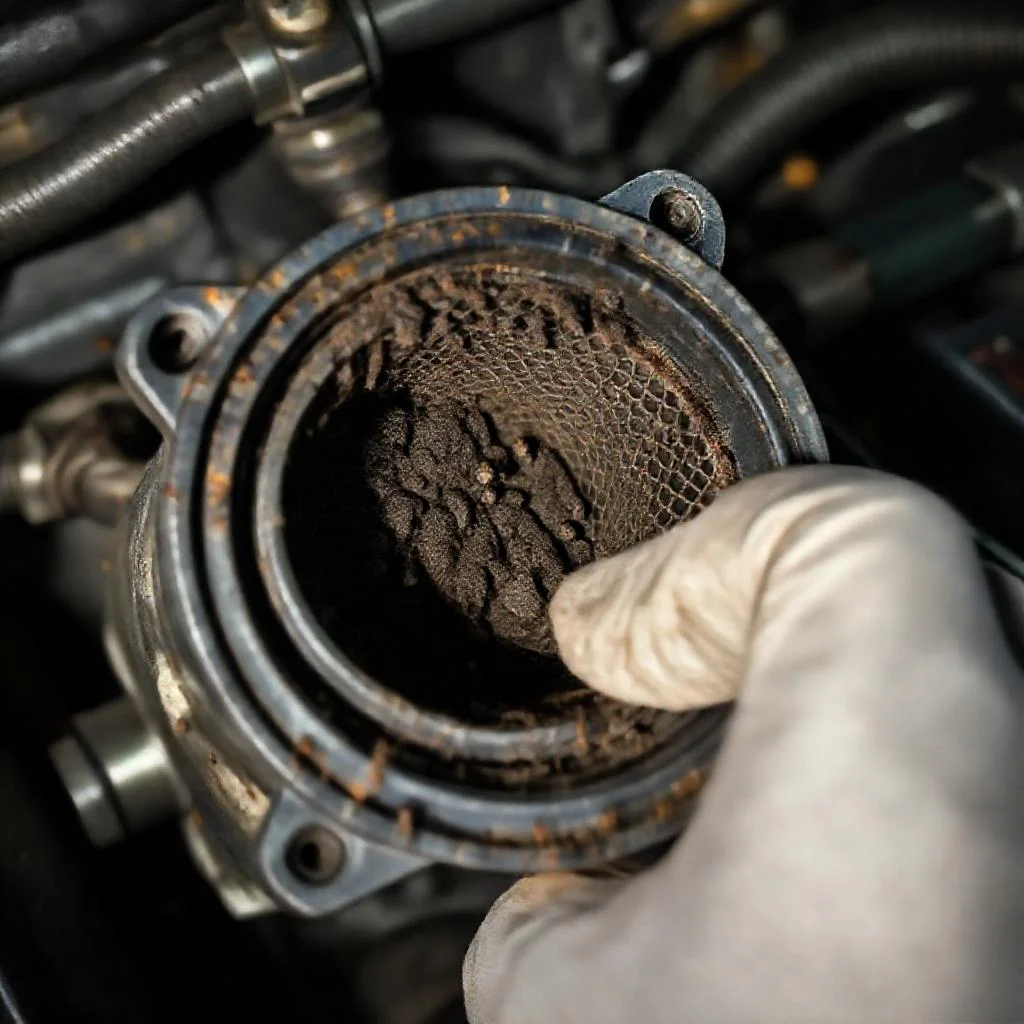

Сетка бензонасоса (фильтр грубой очистки) находится непосредственно на заборнике топливного модуля внутри бака. Ее задача — отсеивать крупные механические частицы (ржавчина, песок, продукты разложения резины), которые могут повредить сам насос или преждевременно забить фильтр тонкой очистки. Ячейка сетки значительно крупнее — от 80 до 120 микрон.
Важно понимать: сетка защищает насос и фильтр тонкой очистки, а фильтр тонкой очистки защищает топливную рампу и форсунки. При игнорировании засорения одного элемента неизбежно страдает следующий по цепочке.
Причины и механизмы засорения
Основной источник загрязнений — низкокачественное топливо. В бензине содержатся смолы, парафины, вода и механические взвеси. Со временем эти вещества накапливаются на фильтрующих поверхностях.
Забитая сетка бензонасоса чаще всего является следствием эксплуатации автомобиля с грязным баком или длительного использования топлива сомнительного качества. Крупные частицы прилипают к нейлоновой или металлической сетке, перекрывая поток топлива. В запущенных случаях сетка может быть полностью облеплена слизистой массой бурого цвета.
Топливный фильтр тонкой очистки забивается постепенно, накапливая мельчайшие частицы в толще бумажного элемента. Ресурс фильтра обычно составляет 30-60 тысяч километров, но при плохом топливе его приходится менять в два раза чаще.
Симптомы забитой сетки бензонасоса
Забитая сетка создает препятствие на всасывании. Это приводит к тому, что насос работает с повышенной нагрузкой, пытаясь продавить топливо через засоренный заборник.
Характерные признаки забитой сетки:
- Автомобиль плохо заводится, особенно после длительной стоянки. Топливо не успевает поступить в магистраль из-за сопротивления на всасывании.
- Двигатель работает с перебоями при остатке топлива менее четверти бака. Чем меньше топлива, тем слабее гидростатическое давление, и насос не может преодолеть сопротивление забитой сетки.
- При резком ускорении возникают провалы и рывки. Насос физически не успевает подать нужный объем топлива.
- Слышен повышенный шум работы бензонасоса. Гул становится высокочастотным, иногда с подвыванием. Это указывает на работу насоса в предельном режиме.
- При полной закупорке сетки двигатель глохнет через несколько минут после начала движения, после чего не запускается до остывания насоса.
Ключевая особенность: проблемы с сеткой проявляются нелинейно. Сегодня машина едет нормально, а завтра отказывается заводиться, и через час снова работает без нареканий. Это связано с подвижностью загрязнений в баке и их нестабильным распределением.
Симптомы забитого топливного фильтра тонкой очистки
Забитый фильтр тонкой очистки проявляет себя иначе, чем забитая сетка. Поскольку сопротивление создается на выходе из бака или в магистрали, симптомы носят более постоянный и прогрессирующий характер.
Основные признаки забитого фильтра тонкой очистки:
- Падение мощности двигателя, особенно заметное на высоких оборотах и под нагрузкой (подъем в гору, обгон). Двигатель не развивает максимальные обороты.
- Увеличение расхода топлива. Для компенсации недостатка топлива блок управления двигателем увеличивает время открытия форсунок.
- Плавающие обороты холостого хода. При недостаточном давлении в рампе система стабилизации оборотов работает некорректно.
- Дерганье при равномерном движении на скорости 60-80 км/ч. В этом режиме расход топлива максимально стабилен, и любой дефицит проявляется рывками.
- Трудности с запуском двигателя, особенно в холодную погоду. Давление в магистрали падает быстрее, и насосу требуется больше времени для его восстановления.
Важная закономерность: симптомы забитого фильтра тонкой очистки нарастают постепенно. Водитель привыкает к ухудшению динамики и замечает проблему только тогда, когда фильтр забит на 80-90 процентов.
Диагностика: как отличить сетку от фильтра тонкой очистки
Точная диагностика начинается с измерения давления топлива в рампе. Нормальные значения для бензиновых двигателей с распределенным впрыском составляют 2,5-3,5 атмосферы на холостом ходу.
Алгоритм проверки:
- Подключить манометр к топливной рампе. Завести двигатель и зафиксировать давление на холостом ходу.
- Пережать обратную магистраль (если она есть). Давление должно подняться до 4-5 атмосфер. Если этого не происходит — неисправен регулятор давления или забит фильтр.
- Снять вакуумную трубку с регулятора давления. При засоренном фильтре давление будет расти медленно или останется низким.
- При забитой сетке бензонасоса давление на холостом ходу может быть в норме, но при нагрузке (имитация работы под нагрузкой) оно резко падает.
Дополнительный тест: замерить производительность насоса. Для этого слить топливо из магистрали, запустить насос на 30 секунд и измерить объем поданного топлива. Если производительность ниже паспортной на 20-30 процентов, и при этом свежий фильтр тонкой очистки установлен — виновата сетка.
Процедура замены топливного фильтра тонкой очистки
Замена фильтра тонкой очистки — регламентная операция, которая не требует сложного инструмента, но требует строгого соблюдения техники безопасности.
Подготовительный этап:
- Сбросить давление в топливной системе. Для этого вынуть предохранитель бензонасоса, запустить двигатель и дать ему заглохнуть. Если предохранитель не найден, можно пережать обратную магистраль.
- Подготовить емкость для сбора остатков топлива. При отсоединении магистралей вытечет 100-200 миллилитров бензина.
- Зачистить места соединений от грязи. Попадание песка в магистраль сведет на нет смысл замены фильтра.
Основной этап замены:
- Ослабить хомуты крепления фильтра. В зависимости от конструкции это могут быть болтовые соединения или быстросъемные фиксаторы.
- Отсоединить топливные шланги. Если шланги плотно прикипели к штуцерам, их можно аккуратно поддеть отверткой, предварительно смочив соединение проникающей смазкой.
- Снять старый фильтр. Обратить внимание на направление потока топлива (на корпусе фильтра нанесена стрелка).
- Установить новый фильтр строго по направлению стрелки. Затянуть хомуты с усилием, исключающим протечку, но без пережатия.
- Подключить магистрали и убедиться в герметичности соединений.
Завершающий этап:
- Восстановить давление в системе. Для этого включить зажигание на 3-5 секунд, дать насосу накачать давление, выключить зажигание и повторить процедуру 2-3 раза.
- Запустить двигатель. Проверить на отсутствие подтеканий. Прогреть двигатель и провести тест-драйв.
Процедура замены сетки бензонасоса
Замена сетки — более трудоемкая операция, так как требует доступа к топливному модулю внутри бака. В большинстве автомобилей для этого необходимо снять заднее сиденье или получить доступ через люк в кузове.
Подготовка к замене сетки:
- Обесточить автомобиль, отключив минусовую клемму аккумулятора.
- Слить как можно больше топлива из бака. Удобнее всего это сделать через заливную горловину с помощью специального приспособления.
- Снять крышку топливного модуля (под задним сиденьем или в багажнике).
- Отсоединить топливные магистрали и электрический разъем от крышки модуля.
Замена сетки:
- Извлечь топливный модуль из бака. Делать это нужно осторожно, не повредив датчик уровня топлива.
- Отсоединить корпус насоса от стакана модуля. Сетка крепится к нижней части насоса или к заборнику.
- Снять старую сетку с насоса. Она обычно удерживается защелками или просто надевается на штуцер.
- Установить новую сетку. Важно подобрать сетку с правильным посадочным диаметром. Универсальные сетки часто подходят плохо и могут слететь в бак.
- Собрать модуль в обратной последовательности. Убедиться в правильной установке уплотнительных колец.
- Установить модуль в бак, следя за тем, чтобы поплавок датчика уровня не был зажат.
Проверка после замены:
- Подключить магистрали и электрику. Залить не менее 10 литров топлива в бак. Работа насоса с малым количеством бензина может привести к его повреждению.
- Запустить двигатель. Проверить уровень шума насоса. После замены сетки гул должен стать тише.
- Проверить герметичность соединений на крышке модуля.
Типичные ошибки при замене
Наиболее распространенная ошибка при замене фильтра тонкой очистки — установка фильтра в неправильном направлении. Если стрелка направлена против потока, фильтр мгновенно забивается, а давление в системе падает до нуля.
При замене сетки частая ошибка — повреждение корпуса насоса при извлечении старой сетки. Пластиковые защелки ломаются, если не использовать специальные съемники. В результате насос начинает болтаться в стакане, что приводит к дребезгу и преждевременному износу.
Еще одна ошибка — игнорирование состояния самого насоса. Если забитая сетка привела к длительной работе насоса в перегрузку, его ресурс мог быть исчерпан. После замены сетки насос может проработать недолго и выйти из строя. Проверить насос можно по току потребления — он не должен превышать паспортных значений более чем на 10 процентов.
Периодичность замены и профилактика
Топливный фильтр тонкой очистки подлежит замене согласно регламенту производителя. Для большинства автомобилей интервал составляет 30-60 тысяч километров. Однако при эксплуатации в условиях запыленности или при частых заправках на непроверенных АЗС интервал сокращается до 20-30 тысяч километров.
Сетка бензонасоса не имеет строгого регламента замены. Ее меняют по мере засорения. Признаками необходимости замены являются описанные выше симптомы. Профилактическая замена сетки раз в 80-100 тысяч километров — разумная предосторожность, особенно для автомобилей, возраст которых превышает 10 лет.
Меры профилактики засорения:
- Заправляться на проверенных заправочных станциях.
- Не допускать частой езды с почти пустым баком. Осадок и вода скапливаются на дне бака.
- Менять фильтр тонкой очистки с опережением регламента, не дожидаясь ухудшения динамики.
- Периодически промывать бак при замене сетки бензонасоса.
Своевременная замена обоих фильтрующих элементов гарантирует стабильную работу топливной системы, исключает риск выхода из строя дорогостоящих форсунок и обеспечивает проектную мощность двигателя на всем протяжении его ресурса.
Сводная таблица данных
В таблице ниже приведено сравнение характеристик, симптомов и параметров для двух элементов топливной системы: забитой сетки бензонасоса (фильтра грубой очистки) и забитого топливного фильтра тонкой очистки. Данные строго соответствуют тексту статьи.
| Параметр / Характеристика | Забитая сетка бензонасоса (фильтр грубой очистки) | Забитый топливный фильтр тонкой очистки |
|---|---|---|
| Размер задерживаемых частиц (микроны) | От 80 до 120 микрон | От 5 до 10 микрон |
| Расположение | На заборнике топливного модуля внутри бака | В разрыв магистрали между баком и двигателем |
| Характер проявления симптомов | Нелинейно (сегодня едет нормально, завтра может не заводиться) | Постепенно (нарастают, водитель привыкает к ухудшению динамики) |
| Симптом: запуск двигателя | Автомобиль плохо заводится, особенно после длительной стоянки | Трудности с запуском, особенно в холодную погоду |
| Симптом: работа под нагрузкой | При резком ускорении — провалы и рывки | Падение мощности на высоких оборотах и под нагрузкой (подъем в гору, обгон) |
| Симптом: шум работы | Повышенный шум бензонасоса (высокочастотный гул, иногда с подвыванием) | Не указан |
| Симптом: расход топлива | Не указан | Увеличение расхода топлива |
| Симптом: особые условия | Перебои при остатке топлива менее четверти бака | Дерганье при равномерном движении на скорости 60-80 км/ч; плавающие обороты холостого хода |
| Критическая ситуация | При полной закупорке: двигатель глохнет через несколько минут после начала движения | Не указана |
| Диагностика: давление на холостом ходу | Может быть в норме (но резко падает при нагрузке) | Низкое (ниже 2,5-3,5 атмосфер) или медленно растет |
| Диагностика: производительность насоса | Производительность ниже паспортной на 20-30 процентов (при условии свежего фильтра тонкой очистки) | Не указана |
| Регламент замены (ресурс) | Не имеет строгого регламента; меняют по мере засорения (профилактика раз в 80-100 тысяч километров) | 30-60 тысяч километров (при плохом топливе — 20-30 тысяч километров) |
| Типичная ошибка при замене | Повреждение корпуса насоса при извлечении старой сетки (ломаются пластиковые защелки) | Установка фильтра в неправильном направлении (против стрелки) |
Частые вопросы по теме (FAQ)
Как отличить забитую сетку бензонасоса от забитого фильтра тонкой очистки по поведению машины?
Ключевое различие — в характере проявления симптомов. Забитая сетка бензонасоса дает нелинейные симптомы: автомобиль может плохо заводиться после длительной стоянки, двигатель работает с перебоями при остатке топлива менее четверти бака, а при резком ускорении возникают провалы и рывки. Проблемы могут проявляться спонтанно и исчезать. В отличие от этого, забитый фильтр тонкой очистки вызывает симптомы, которые нарастают постепенно: падение мощности на высоких оборотах, увеличение расхода топлива, плавающие обороты холостого хода и дерганье при равномерном движении на скорости 60-80 км/ч.
Каковы характерные признаки того, что забита именно сетка бензонасоса, а не фильтр тонкой очистки?
Самый характерный признак забитой сетки — повышенный, высокочастотный шум бензонасоса, иногда с подвыванием, указывающий на работу в предельном режиме. Другой специфический симптом: при полной закупорке сетки двигатель может заглохнуть через несколько минут после начала движения и не запускаться до остывания насоса. Критически важно: проблемы с сеткой напрямую зависят от уровня топлива — двигатель работает с перебоями при остатке менее четверти бака, так как падает гидростатическое давление, и насос не может преодолеть сопротивление забитой сетки.
Какой самый точный диагностический метод, чтобы определить, что виновата сетка бензонасоса?
Самый точный метод — тест производительности насоса. Для этого необходимо слить топливо из магистрали, запустить насос на 30 секунд и измерить объем поданного топлива. Если производительность ниже паспортной на 20-30 процентов, и при этом установлен свежий фильтр тонкой очистки — проблема именно в забитой сетке. Дополнительно можно провести проверку давления в рампе под нагрузкой: при забитой сетке давление на холостом ходу может быть в норме, но при имитации нагрузки оно резко падает.
Почему нельзя надолго откладывать замену топливного фильтра тонкой очистки?
Симптомы забитого фильтра тонкой очистки нарастают постепенно, и водитель привыкает к ухудшению динамики. Обычно проблема становится очевидной только когда он забит на 80-90 процентов. Игнорирование этого приводит к тому, что насос работает с повышенной нагрузкой, страдает следующий элемент по цепочке — форсунки и топливная рампа. Кроме того, падение давления в рампе заставляет блок управления увеличивать время открытия форсунок, что ведет к росту расхода топлива. Ресурс фильтра составляет 30-60 тысяч километров, но при плохом топливе его приходится менять в два раза чаще.
Через какой пробег рекомендуется менять сетку бензонасоса для профилактики?
Сетка бензонасоса не имеет строгого регламента замены и меняется по мере засорения, однако профилактическая замена раз в 80-100 тысяч километров является разумной предосторожностью, особенно для автомобилей старше 10 лет. Основная причина засорения сетки — длительное использование топлива сомнительного качества и эксплуатация с грязным баком. Если вы заметили, что двигатель стал плохо заводиться или гудит насос, не следует ждать планового интервала — сетку необходимо заменить немедленно.
