Настройка автомобильного усилителя для сабвуфера: LPF-фильтр и Gain
Правильная настройка усилителя — это не просто вращение ручек до упора. Это точная инженерная задача, от которой зависит долговечность акустической системы и качество звука. Ошибки в регулировке LPF (Low Pass Filter) и Gain-потенциометра приводят к искажениям, перегреву динамика или даже его механическому разрушению. В этой статье разбираются физические принципы работы фильтра нижних частот и согласования чувствительности усилителя с головным устройством (ГУ).
Прежде чем прикасаться к регуляторам, необходимо понимать две вещи. Первое: сабвуферный динамик (саб) физически не способен качественно воспроизводить средние и высокие частоты. Второе: усилитель может выдать номинальную мощность только при условии, что входной сигнал не перегружен клиппингом (ограничением по амплитуде). Эти два пункта являются основой всей настройки.
Что такое LPF (Low Pass Filter) и зачем он нужен
LPF — это электронная схема, которая обрезает частоты выше заданного порога. Для сабвуфера используется именно фильтр нижних частот, так как задача динамика — воспроизводить только бас. Человеческий слух воспринимает басовый диапазон примерно до 80–120 Гц. Выше этой границы звук начинает локализоваться, то есть мозг определяет, откуда именно идет сигнал. Сабвуфер для этого не предназначен — его задача создать равномерное давление в салоне, а не точечный источник звука.
Принцип работы LPF основан на частоте среза (Crossover Frequency). Частота среза — это значение в Герцах, на котором громкость сигнала падает на 3 децибела (дБ) относительно уровня «паспортной полки». После этой точки спад идет с заданным наклоном (Slope). Стандартные значения наклона — 12 дБ/октаву или 24 дБ/октаву. Наклон 24 дБ/октаву (четвертый порядок) обеспечивает более резкое отсечение верхних частот, что минимизирует «размытость» баса и не пускает на динамик мидбасовые помехи.
Типичная ошибка новичков — установка LPF на 200 Гц и выше. Это заставляет сабвуфер пытаться воспроизводить голос и тарелки, что приводит к «мычанию», потере четкости и быстрому перегреву звуковой катушки. Оптимальный диапазон настройки для большинства автомобилей (седан, хэтчбек, универсал) — от 60 до 100 Гц. Для закрытых ящиков (стелс) частота среза ставится ниже — около 50–70 Гц. Для фазоинверторов — 70–90 Гц. Конкретное число подбирается под акустику салона и тип корпуса.

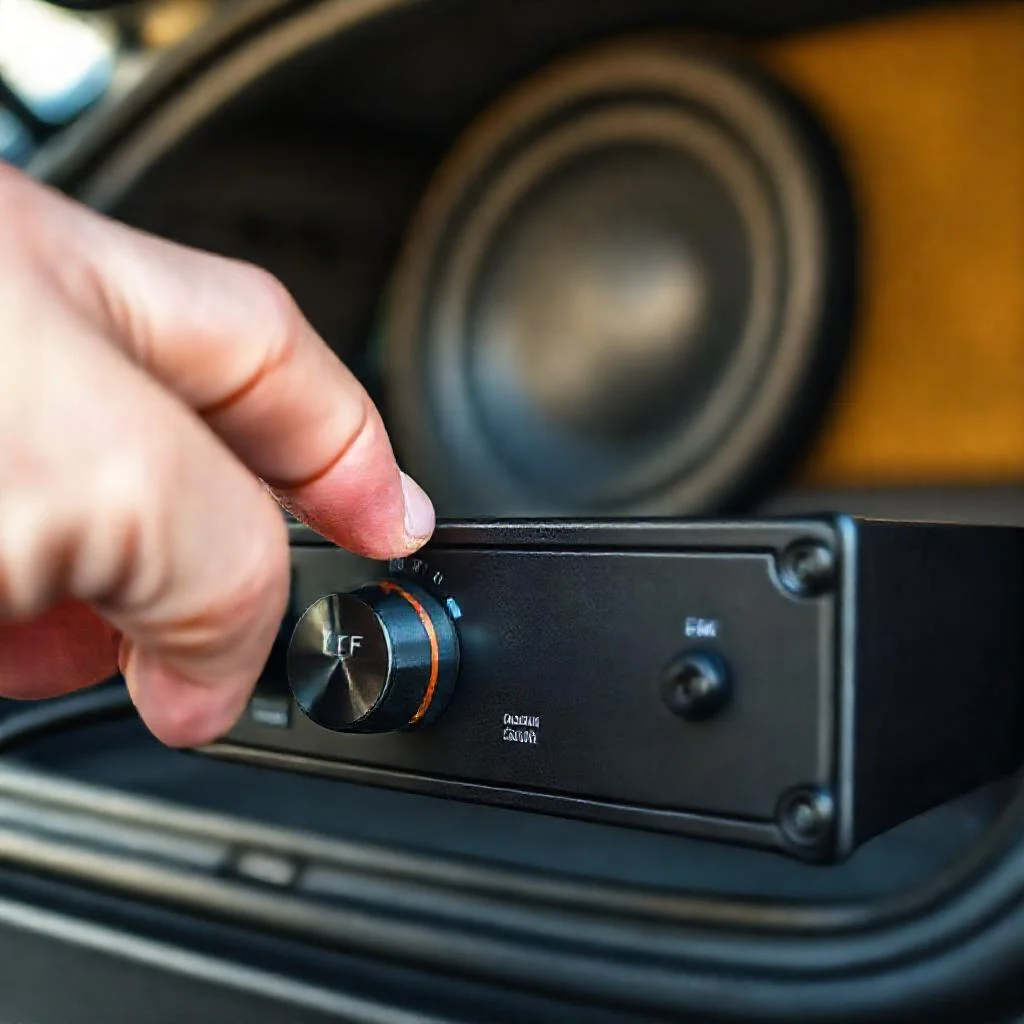

На корпусе усилителя LPF-регулятор обычно подписан как «LPF», «Low Pass», «Crossover» или «Freq». Рядом часто расположен переключатель режима фильтра (Full / HPF / LPF). Он должен быть установлен в положение LPF или Low Pass. Если такого переключателя нет, а есть только один потенциометр с буквами «Hz» — скорее всего, это и есть частота среза LPF.
Техника настройки LPF без измерительных приборов
Точная настройка «на слух» требует тишины и трезвой оценки. Первый шаг — выставить все настройки эквалайзера на головном устройстве в ноль (плоскую АЧХ). Любые «усиления» басов в ГУ до настройки усилителя категорически запрещены — это искажает входной сигнал.
- Шаг 1. Установите LPF на 80 Гц. Наклон (Slope) — 24 дБ/октаву, если он регулируется. Если нет — оставьте заводское значение (обычно 12 дБ/октаву).
- Шаг 2. Включите трек с четкой басовой линией (например, электронная музыка или дабстеп). Слушайте только сабвуфер. На слух оцените, нет ли «гула» или «бубнения» — это признак того, что пропускаются слишком высокие частоты.
- Шаг 3. Медленно вращайте ручку LPF вниз (к 50–60 Гц) до тех пор, пока бас не станет плотным, сухим и перестанет «размазываться» по салону. Как только звук саба перестанет быть локализованным (перестанет слышно, откуда именно идет звук) — вы нашли приблизительную точку.
- Шаг 4. Затем поднимите частоту обратно на 5–10 Гц для запаса, чтобы сабвуфер не «зажимал» естественный переход на мидбасовые динамики. Итоговое значение для большинства систем — 70–90 Гц.
Если в системе есть компонентная акустика (мидбас + твитер), работающая через пассивный кроссовер, частота LPF сабвуфера должна совпадать или быть немного ниже частоты HPF (High Pass Filter) мидбасов. В идеале разница не должна превышать 10–15 Гц, чтобы избежать провала или горба на стыке диапазонов.
Настройка Gain (уровень чувствительности)
Gain — это самый опасный регулятор на усилителе. Он не является «громкостью» в привычном понимании. Gain задает чувствительность входного каскада усилителя к напряжению, поступающему с головного устройства. Задача — согласовать выходное напряжение ГУ с входной чувствительностью усилителя.
Технически: если выходное напряжение ГУ (обычно 2–4 Вольта для RCA-выходов) слишком низкое, а Gain выкручен на максимум, усилитель будет пытаться усилить шумы и искажения. Если напряжение ГУ высокое (6–8 Вольт у премиум-ГУ), а Gain выкручен минимально — усилитель не сможет раскрыть потенциал по мощности. Но самое страшное — когда Gain выкручивается для компенсации недостатка громкости, а ГУ при этом работает на пределе. В этом случае клиппинг (обрезание верхушек синусоиды) разрушает динамик за секунды.
Метод настройки Gain делится на два этапа: предварительная установка и точная подстройка под искажения.
Подготовка к настройке Gain
- Выкрутите регулятор Gain на усилителе в ноль (минимальное значение — обычно против часовой стрелки до упора).
- Установите LPF на предварительно подобранную частоту (70–90 Гц).
- Отключите любые эквалайзеры, басс-бусты (Bass Boost) и прочие DSP-обработки на ГУ. Они должны быть выключены или установлены в ноль.
- На головном устройстве установите громкость в районе 75–80% от максимума. Это компромисс между максимальным запасом и избеганием клиппинга на уровне источника. Точное значение — 75–80% от шкалы громкости (не от единиц, а от процентов).
Важно: никогда не настраивайте Gain при выкрученной на максимум громкости ГУ. Это гарантированно приведет к клиппингу, так как усилитель будет ловить искаженный сигнал. Оптимальный уровень громкости для настройки — 75%.
Пошаговая настройка Gain
Метод 1: На слух (базовый). Включите трек с басом. Медленно вращайте Gain по часовой стрелке, увеличивая уровень. Слушайте сабвуфер в момент пиков баса. Как только вы услышите, что бас начинает «хрипеть», «захлебываться» или слышны посторонние призвуки (щелчки, треск) — это признак механического или электрического клиппинга. Немедленно поверните Gain обратно до того момента, пока искажения не исчезнут полностью. После этого сделайте шаг назад еще на 10–15% от текущего положения. Это рабочая точка.
Метод 2: С использованием мультиметра (точный). Требуется мультиметр (тестер) и знание сопротивления динамика (обычно 2 или 4 Ома). Формула расчета: напряжение = квадратный корень из (мощность усилителя × сопротивление). Например, усилитель выдает 400 Ватт на 4 Ома. Корень из 1600 = 40 Вольт. Отключите динамики от усилителя! Подключите щупы мультиметра (режим AC Voltage) к выходным клеммам канала сабвуфера. Воспроизведите синусоидальный сигнал частотой 50 Гц (скачайте тестовый тон с нулевым уровнем). Выкрутите громкость на ГУ на 75–80%. Медленно повышайте Gain, пока мультиметр не покажет рассчитанное напряжение (40 В). Не превышайте это значение. После настройки отключите мультиметр, подключите динамик обратно.
Эти два метода гарантируют, что усилитель не будет клиппировать на заданном уровне громкости. Если после настройки на 75% громкости звук кажется тихим — проблема не в Gain, а в недостаточной мощности усилителя или чувствительности сабвуфера. Дальнейшее повышение Gain приведет к разрушению динамика.
Частота среза и фаза (Phase)
На многих усилителях есть регулятор фазы (Phase Switch или Phase Shift). Он меняет полярность сигнала на выходе. Если сабвуфер расположен далеко от остальных динамиков, звуковая волна от саба может прийти к ушам с задержкой, что вызовет «провал» баса (акустическое короткое замыкание). Переключатель фазы (0°/180°) позволяет компенсировать это. Если регулятор непрерывный (0–180 градусов), вращайте его, одновременно слушая бас: в точке, где громкость саба максимальна (на слух), фаза настроена верно. Обычно для сабвуфера, расположенного в багажнике седана, требуется фаза 180°.
Еще один параметр — Subsonic Filter (фильтр инфранизких частот). Он обрезает частоты ниже 20–30 Гц, которые не слышны ухом, но могут разрушить динамик (особенно в фазоинверторном корпусе). Если такой фильтр есть, выставляйте его в районе 20–25 Гц. Для закрытого ящика (стелс) этот фильтр можно не использовать вовсе или выставить на 15–20 Гц. Для фазоинвертора — обязательно!
Типичные ошибки и их последствия
- Главная ошибка: Выкручивание Bass Boost (усиление баса). Это создает резонансный пик на частоте 40–50 Гц, быстро перегружая катушку. Bass Boost должен быть выключен или установлен в ноль.
- Вторая ошибка: Установка LPF выше 120 Гц. Сабвуфер начинает играть «грязно», мешая мидбасу, и динамик перегревается из-за работы в непроектном диапазоне.
- Третья ошибка: Настройка Gain на максимальную громкость ГУ. Это прямой путь к клиппингу. Усилитель работает как преобразователь постоянного тока, что мгновенно сжигает динамик.
- Четвертая ошибка: Использование прослушивания «на улице» для настройки. В салоне автомобиля акустические условия кардинально иные, чем на открытом воздухе. Настройка, хорошая на улице, в салоне будет давать гул или провалы.
Итоговая настройка — это компромисс. Нельзя выжать из недорогого усилителя мощность дорогого без замены компонентов. Инструментальная настройка (мультиметр или осциллограф) всегда предпочтительнее субъективной оценки на слух. После того как Gain и LPF настроены, можно слегка корректировать тональный баланс с помощью эквалайзера ГУ, но эти изменения должны быть минимальными (не более 2–3 дБ).
Соблюдение последовательности: сначала LPF, потом Gain, затем фаза. Только при условии точной настройки всех трех параметров сабвуфер будет работать долго, чисто и с заявленной мощностью без риска разрушения.
Сводная таблица данных
В таблице ниже приведены ключевые параметры настройки автомобильного усилителя для сабвуфера, основанные на данных из статьи. Данные включают диапазоны частот среза LPF, значения наклона фильтра, эталонные напряжения для настройки Gain по методу мультиметра, а также критические ошибки и их последствия.
| Параметр / Регулятор | Рекомендуемое значение / Диапазон | Метод настройки / Ключевые условия | Ошибки / Последствия |
|---|---|---|---|
| Частота среза LPF (Low Pass Filter) | Общий оптимум: 70–90 Гц; Закрытый ящик (стелс): 50–70 Гц; Фазоинвертор: 70–90 Гц; Для большинства автомобилей: 60–100 Гц | На слух: начать с 80 Гц, наклон 24 дБ/октаву (если доступен). Вращать вниз до плотного, нелокализованного баса, затем поднять на 5–10 Гц для запаса. | Установка LPF на 200 Гц и выше: «мычание», потеря четкости, перегрев звуковой катушки. Установка выше 120 Гц: сабвуфер играет «грязно», мешает мидбасу, динамик перегревается. |
| Наклон фильтра (Slope) | Стандарт: 12 дБ/октаву; Рекомендуемый: 24 дБ/октаву (четвертый порядок) | Если регулятор есть, выставить на 24 дБ/октаву. Если нет — оставить заводское значение (обычно 12 дБ/октаву). | Не указаны, но наклон 12 дБ/октаву пропускает больше верхних частот. |
| Gain (Чувствительность) | Зависит от выходного напряжения ГУ (2–4 В для обычных, 6–8 В для премиум) и мощности усилителя. | Метод 1 (на слух): Вращать от нуля до появления искажений (хрипы, треск), затем вернуть на 10–15% назад. Метод 2 (мультиметр): Напряжение (В) = √(Мощность × Сопротивление). Пример: 400 Вт на 4 Ом = 40 В. Настраивать при 75–80% громкости ГУ. |
Настройка на максимальной громкости ГУ: клиппинг, разрушение динамика. Выкручивание для компенсации тишины: клиппинг, работа усилителя как преобразователя постоянного тока. |
| Регулятор фазы (Phase) | 0° или 180° (дискретный); 0–180° (непрерывный) | Слушать бас, вращая регулятор. Точка максимальной громкости саба на слух — верная фаза. Для сабвуфера в багажнике седана: часто требуется 180°. | Неправильная фаза вызывает «провал» баса (акустическое короткое замыкание). |
| Subsonic Filter (ФНЧ инфранизких частот) | Для фазоинвертора: 20–25 Гц (обязательно); Для закрытого ящика (стелс): 15–20 Гц или отключен. | Выставить в указанный диапазон. Для закрытого ящика можно не использовать. | Инфранизкие частоты (ниже 20–30 Гц) могут разрушить динамик, особенно в фазоинверторном корпусе. |
| Bass Boost (Усиление баса) | Выключен (0 дБ) | Должен быть установлен в ноль или отключен. | Создает резонансный пик на 40–50 Гц, быстро перегружает и сжигает звуковую катушку. |
| Эквалайзер и DSP на ГУ | Плоская АЧХ (все в ноль) | Установить в ноль до настройки усилителя. После настройки допускается коррекция не более 2–3 дБ. | Любые «усиления» басов до настройки искажают входной сигнал. |
| Уровень громкости ГУ для настройки | 75–80% от максимума (от процентов шкалы) | Установить ГУ на этот уровень. Никогда не настраивать на максимуме. | Настройка на 100% громкости гарантирует клиппинг и уничтожение динамика. |
| Совпадение LPF и HPF мидбасов | Частота LPF саба должна совпадать или быть немного ниже HPF мидбасов; разница не более 10–15 Гц. | Учесть при наличии компонентной акустики с пассивным кроссовером. | Разница более 10–15 Гц: провал или горб на стыке диапазонов. |
| Последовательность настройки | 1. LPF → 2. Gain → 3. Фаза | Строго соблюдать порядок. | Нарушение последовательности ведет к некорректной настройке. |
Частые вопросы по теме (FAQ)
Какая оптимальная частота среза LPF для сабвуфера в автомобиле?
Оптимальный диапазон настройки для большинства автомобилей (седан, хэтчбек, универсал) — от 60 до 100 Гц. Для закрытых ящиков (стелс) частота среза ставится ниже — около 50–70 Гц. Для фазоинверторов — 70–90 Гц. Конкретное число подбирается под акустику салона и тип корпуса. Не устанавливайте LPF выше 120 Гц, так как это заставляет сабвуфер работать в непроектном диапазоне, что приводит к «грязному» звуку и перегреву динамика.
На какой уровень громкости ГУ нужно выставлять громкость при настройке Gain?
На головном устройстве установите громкость в районе 75–80% от максимума. Это компромисс между максимальным запасом и избеганием клиппинга на уровне источника. Никогда не настраивайте Gain при выкрученной на максимум громкости ГУ — это гарантированно приведет к клиппингу, так как усилитель будет ловить искаженный сигнал.
Как точно настроить Gain с помощью мультиметра?
Требуется мультиметр (тестер) и знание сопротивления динамика (обычно 2 или 4 Ома). Формула расчета: напряжение = квадратный корень из (мощность усилителя × сопротивление). Например, усилитель выдает 400 Ватт на 4 Ома. Корень из 1600 = 40 Вольт. Отключите динамики от усилителя! Подключите щупы мультиметра (режим AC Voltage) к выходным клеммам канала сабвуфера. Воспроизведите синусоидальный сигнал частотой 50 Гц (скачайте тестовый тон с нулевым уровнем). Выкрутите громкость на ГУ на 75–80%. Медленно повышайте Gain, пока мультиметр не покажет рассчитанное напряжение (40 В). Не превышайте это значение. После настройки отключите мультиметр, подключите динамик обратно.
Что такое Subsonic Filter и нужно ли его включать для сабвуфера?
Subsonic Filter (фильтр инфранизких частот) обрезает частоты ниже 20–30 Гц, которые не слышны ухом, но могут разрушить динамик (особенно в фазоинверторном корпусе). Если такой фильтр есть, выставляйте его в районе 20–25 Гц. Для закрытого ящика (стелс) этот фильтр можно не использовать вовсе или выставить на 15–20 Гц. Для фазоинвертора — обязательно!
Почему нельзя использовать Bass Boost при настройке усилителя?
Выкручивание Bass Boost (усиление баса) создает резонансный пик на частоте 40–50 Гц, быстро перегружая катушку. Bass Boost должен быть выключен или установлен в ноль. Это одна из главных ошибок, которая ведет к перегрузке и выходу из строя динамика.
