Назначение и принцип работы адсорбера в топливной системе
Современный автомобиль с бензиновым двигателем внутреннего сгорания представляет собой сложную инженерную систему, где каждый элемент подчинен строгим экологическим и эксплуатационным требованиям. Одним из ключевых, но часто незаметных для водителя компонентов является адсорбер — устройство, входящее в систему улавливания паров топлива. Его основная задача — предотвратить попадание в атмосферу углеводородных соединений, образующихся в результате испарения бензина. Без этого узла запах топлива вокруг автомобиля был бы постоянным, а экологический ущерб от парка машин значительно возрос бы.
Для понимания необходимости адсорбера важно осознать физику процесса. Бензин — это смесь летучих углеводородов. Даже при комнатной температуре он активно испаряется, а в баке автомобиля, который нагревается солнцем или теплом от выхлопной системы, этот процесс многократно ускоряется. Внутри замкнутого объема топливного бака создается избыточное давление паров. В старых автомобилях эти пары просто стравливались в атмосферу через вентиляционные отверстия в крышке бака. С введением экологических стандартов Euro-2 и выше такой подход стал неприемлем, и инженеры разработали герметичную систему с адсорбером.
Устройство и основные компоненты системы улавливания паров

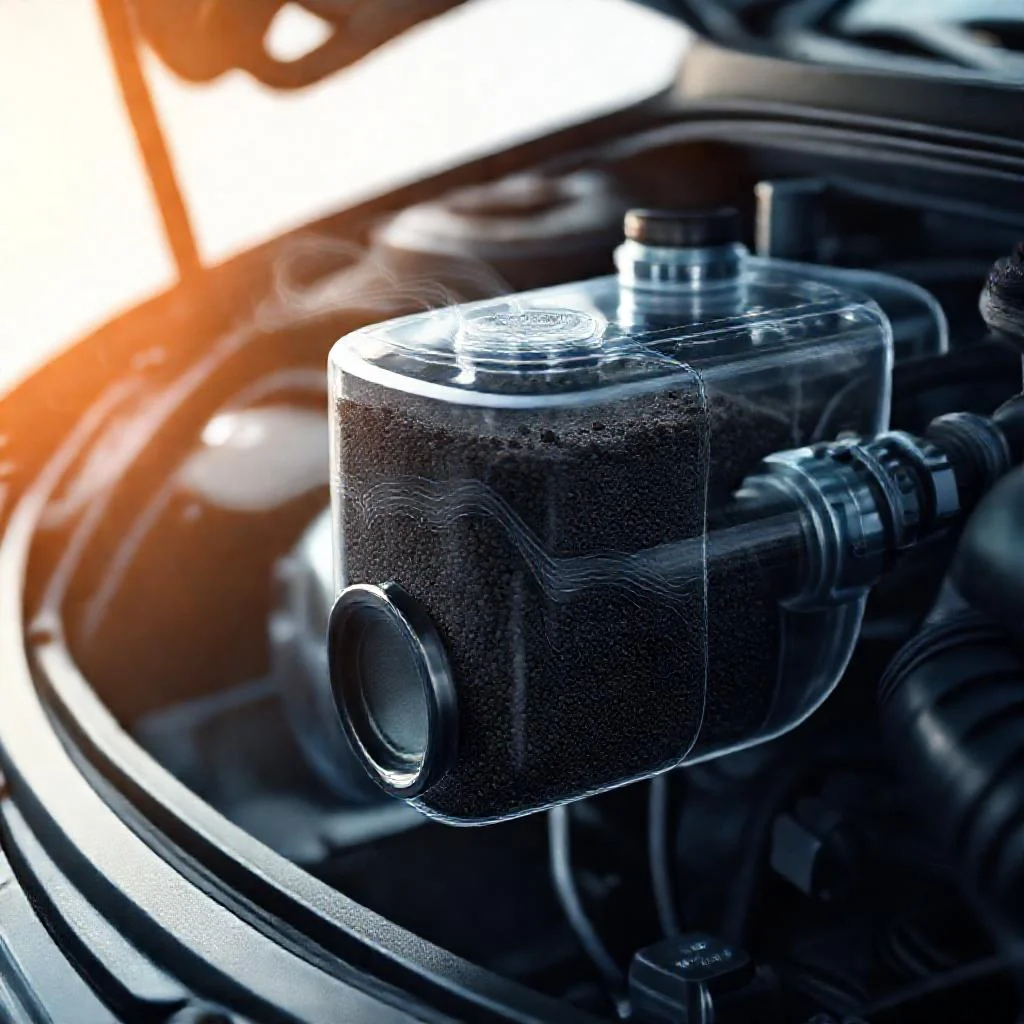

Система улавливания паров топлива — это не просто один цилиндрический бочонок под капотом. Это целый комплекс, состоящий из нескольких функциональных узлов. Центральным элементом является адсорбер, который чаще всего представляет собой пластиковый корпус, заполненный гранулированным активированным углем. Активированный уголь выбран не случайно: его пористая структура обладает огромной удельной площадью поверхности — до 1000–1500 квадратных метров на грамм. Именно эти поры и удерживают молекулы паров бензина за счет сил Ван-дер-Ваальса (физической адсорбции).
Помимо корпуса с углем, в состав системы входят:
- Клапан гравитационной защиты (сливной клапан): механический предохранитель, аварийно стравливающий избыточное давление в баке при опрокидывании автомобиля или критическом повышении давления, предотвращая разрыв магистралей.
- Электромагнитный клапан продувки адсорбера: управляется блоком управления двигателем (ЭБУ). Он открывается и закрывается по сигналу, регулируя поток воздуха, который «вымывает» накопленные пары из угля.
- Трубки паровой магистрали: соединяют горловину бака (или непосредственно бак) с адсорбером и от адсорбера к впускному коллектору.
- Сепаратор (гравитационный клапан): часто встроен в верхнюю часть бака и служит для отделения жидкого топлива от паров. Он не дает бензину попасть в адсорбер в жидком виде, что привело бы к его «заливанию» и утрате свойств.
Важно отметить, что пары из бака движутся к адсорберу самотеком, без принудительного нагнетания, по принципу вытеснения из-за разницы давлений. Это обеспечивает бесперебойную работу системы даже при выключенном двигателе.
Как адсорбер улавливает пары: пошаговый процесс
Работу адсорбера можно разделить на два четко разграниченных по времени цикла: режим накопления (парковка и движение на малых нагрузках) и режим регенерации (работа двигателя под нагрузкой).
Режим накопления (адсорбция)
Когда автомобиль стоит или двигатель работает на холостом ходу с закрытой системой продувки, в баке начинают накапливаться пары. Давление внутри бака растет. Пары по паровой трубке поступают в верхнюю часть адсорбера. Проходя через толщу активированного угля сверху вниз, молекулы углеводородов захватываются порами твердого тела. Очищенный от паров воздух (с минимальным содержанием углеводородов) выбрасывается через дренажное отверстие в атмосферу. Этот процесс продолжается до тех пор, пока уголь не насытится. В нормальных условиях емкости стандартного адсорбера (0,5–1,5 литра по объему угля) хватает, чтобы удерживать пары от испарения 10–20 литров бензина в течение нескольких дней стоянки.
Физика процесса заключается в том, что молекулы паров (C8H18 и более легкие фракции) диффундируют в микропоры угля и конденсируются там. Активированный уголь является гидрофобным, то есть практически не адсорбирует водяной пар, что предотвращает его отсыревание и сохраняет эффективность именно по отношению к топливу.
Режим регенерации (продувка)
Как только двигатель запускается и прогревается до рабочей температуры, ЭБУ начинает подавать импульсы на электромагнитный клапан. При открытии клапана во впускном коллекторе создается разрежение (вакуум). Воздух засасывается из атмосферы через дренажное отверстие адсорбера, проходит через слой угля, «выдувая» из него накопленные пары, и по трубке через клапан поступает во впускной тракт.
Пары, смешиваясь с основным потоком воздуха, попадают в цилиндры двигателя и сгорают в рабочем цикле. Таким образом, топливо не теряется, а возвращается в двигатель. Длительность и частота продувки рассчитываются ЭБУ на основе данных о нагрузке, оборотах, температуре охлаждающей жидкости и сигнала с лямбда-зонда. Это делается для того, чтобы не нарушить стехиометрическое соотношение воздушно-топливной смеси (14,7:1). Слишком богатая смесь из-за большого количества паров может вызвать детонацию или перерасход топлива.
Полная регенерация угля происходит в течение нескольких минут активного движения. Как только клапан закрывается, адсорбер снова готов накапливать пары, и цикл повторяется.
Признаки неисправности адсорбера и системы его продувки
Несмотря на кажущуюся простоту, отказ этого узла может серьезно усложнить эксплуатацию автомобиля. Наиболее распространенные симптомы неисправности:
- Затрудненная заправка топливом: пистолет постоянно отключается, «выплевывая» топливо. Это происходит из-за того, что забитый или залитый жидким бензином адсорбер не пропускает воздух, вытесняемый из бака. В баке создается повышенное давление, которое мешает заливу.
- Хлопок при открытии крышки бензобака: при откручивании пробки слышен сильный всасывающий звук или наоборот — шипение выходящего воздуха. Это говорит о том, что клапан адсорбера или вентиляционная трубка забита, и система не выравнивает давление.
- Плавающие обороты холостого хода: если клапан продувки завис в открытом положении, во впускной коллектор постоянно подсасывается воздух с парами, что нарушает работу двигателя на холостом ходу. Обороты могут плавать или быть завышенными.
- Запах бензина в салоне или под капотом: разгерметизация паровой магистрали или трещина в корпусе адсорбера приводит к утечке паров, что не только неприятно, но и пожароопасно.
- Увеличение давления в баке: в жаркую погоду бак может «вздуться» из-за отсутствия сброса давления. При этом иногда деформируются стенки.
Диагностика обычно начинается с проверки электромагнитного клапана (прозвонка обмотки, проверка на заклинивание) и целостности трубок. Сам адсорбер меняется по регламенту или при засорении. Средний срок службы заводского узла составляет 80–120 тысяч километров пробега в зависимости от качества топлива и экологии региона.
Частые мифы и заблуждения об адсорбере
В среде автомобилистов существует несколько устоявшихся мифов, связанных с этим устройством.
Миф 1: «Адсорбер — лишняя деталь, его можно удалить». Технически это возможно, но юридически и экологически недопустимо. При удалении адсорбера пары будут травиться в атмосферу, а на панели приборов загорится ошибка Check Engine. Более того, в большинстве современных автомобилей алгоритмы управления двигателем завязаны на показания датчиков давления в баке, и их отключение приведет к некорректной работе мотора и потере мощности.
Миф 2: «Зимой адсорбер не нужен, он замерзает». Активированный уголь не впитывает воду в достаточных количествах, а конденсат, который может образоваться, либо выдувается при продувке, либо испаряется при прогреве двигателя. Замерзание адсорбера — крайне редкое явление, возможное только при систематическом попадании большого объема воды (например, при мытье подкапотного пространства).
Миф 3: «Если адсорбер забит, достаточно продуть его компрессором». Продувка может помочь только при механическом засорении пылью (что редкость). Обычно проблема заключается в закупорке пор маслянистыми отложениями или кристаллизацией серы из некачественного бензина. Компрессор не восстанавливает структуру угля. Единственным надежным решением является замена элемента.
Влияние адсорбера на экологию и экономию
С точки зрения экологической эффективности адсорбер предотвращает выброс от 0,5 до 1,5 граммов углеводородов на километр пробега. В масштабах мегаполиса это тонны невыброшенного в воздух бензина. Кроме того, этот узел косвенно влияет на экономию топлива: возврат паров в двигатель снижает общий расход на незначительную величину (менее 1%), но при длительной эксплуатации эта экономия становится ощутимой.
Система улавливания паров топлива является обязательным элементом для всех автомобилей, произведенных после 2000 года для европейского рынка. Сегодняшние стандарты Euro-5 и Euro-6 требуют герметичности топливной системы настолько высокой, что допустимый уровень утечки паров измеряется в миллиграммах на литр объема бака в сутки.
Игнорирование неисправностей адсорбера ведет не только к ухудшению ездовых качеств, но и к постепенному разрушению уплотнений бака из-за повышенного давления. Своевременная замена этого элемента — залог стабильной работы системы питания и чистого воздуха вокруг автомобиля.
Сводная таблица данных
Ниже представлена таблица, содержащая ключевые технические параметры, физические характеристики и этапы работы адсорбера и системы улавливания паров топлива. Все данные строго соответствуют информации из приведённой статьи.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Основная задача адсорбера | Предотвратить попадание в атмосферу углеводородных соединений, образующихся в результате испарения бензина. |
| Экологический стандарт внедрения | Euro-2 и выше. |
| Рабочее тело (сорбент) адсорбера | Гранулированный активированный уголь. |
| Удельная площадь поверхности активированного угля | До 1000 – 1500 квадратных метров на грамм. |
| Тип адсорбции | Физическая (силы Ван-дер-Ваальса). |
| Дополнительные компоненты системы | Клапан гравитационной защиты (сливной клапан), электромагнитный клапан продувки адсорбера, трубки паровой магистрали, сепаратор (гравитационный клапан). |
| Принцип движения паров в системе | Самотеком, по принципу вытеснения из-за разницы давлений (без принудительного нагнетания). |
| Объем адсорбера (по объему угля) | 0,5 – 1,5 литра. |
| Емкость удержания паров (нормальные условия) | Удерживает пары от испарения 10 – 20 литров бензина в течение нескольких дней стоянки. |
| Режимы работы | Режим накопления (адсорбция) и режим регенерации (продувка). |
| Управление клапаном продувки | ЭБУ (блок управления двигателем) на основе данных о нагрузке, оборотах, температуре охлаждающей жидкости и сигнала с лямбда-зонда. |
| Стехиометрическое соотношение смеси | 14,7:1. |
| Время полной регенерации угля | В течение нескольких минут активного движения. |
| Средний срок службы заводского адсорбера | 80 – 120 тысяч километров пробега. |
| Экологическая эффективность (предотвращение выбросов) | От 0,5 до 1,5 граммов углеводородов на километр пробега. |
| Влияние на экономию топлива | Снижает общий расход на незначительную величину (менее 1%). |
Частые вопросы по теме (FAQ)
Для чего нужен адсорбер в топливной системе автомобиля?
Основная задача адсорбера — предотвратить попадание в атмосферу углеводородных соединений, образующихся в результате испарения бензина. Без этого узла запах топлива вокруг автомобиля был бы постоянным, а экологический ущерб от парка машин значительно возрос бы. Устройство входит в систему улавливания паров топлива и является обязательным для всех автомобилей, произведенных после 2000 года для европейского рынка.
Как адсорбер улавливает пары бензина?
Центральным элементом адсорбера является пластиковый корпус, заполненный гранулированным активированным углем. Пористая структура угля обладает огромной удельной площадью поверхности — до 1000–1500 квадратных метров на грамм. Когда пары из бака поступают в адсорбер, молекулы углеводородов захватываются порами твердого тела за счет сил Ван-дер-Ваальса (физической адсорбции). Активированный уголь является гидрофобным, то есть практически не адсорбирует водяной пар, что сохраняет его эффективность именно по отношению к топливу.
Как происходит регенерация (продувка) адсорбера?
После запуска двигателя ЭБУ открывает электромагнитный клапан продувки. Во впускном коллекторе создается разрежение, и воздух засасывается из атмосферы через дренажное отверстие адсорбера, проходит через слой угля, «выдувая» из него накопленные пары. Пары смешиваются с основным потоком воздуха, попадают в цилиндры двигателя и сгорают в рабочем цикле. Полная регенерация угля происходит в течение нескольких минут активного движения. Длительность и частота продувки рассчитываются ЭБУ на основе данных о нагрузке, оборотах, температуре и сигнала с лямбда-зонда, чтобы не нарушить стехиометрическое соотношение смеси (14,7:1).
Каковы признаки неисправности адсорбера?
Наиболее частые симптомы: затрудненная заправка топливом (пистолет постоянно отключается); хлопок или сильное шипение при открытии крышки бензобака; плавающие обороты холостого хода; запах бензина в салоне или под капотом; увеличение давления в баке (в жаркую погоду бак может «вздуться»). Средний срок службы заводского узла составляет 80–120 тысяч километров пробега.
Можно ли удалить адсорбер из системы?
Технически это возможно, но юридически и экологически недопустимо. При удалении адсорбера пары будут травиться в атмосферу, а на панели приборов загорится ошибка Check Engine. В большинстве современных автомобилей алгоритмы управления двигателем завязаны на показания датчиков давления в баке, и их отключение приведет к некорректной работе мотора и потере мощности. Кроме того, система улавливания паров топлива является обязательным элементом для автомобилей по стандартам Euro-5 и Euro-6.
